Adaptor Pemasangan Panel-Port USB & HDMI Ganda untuk Ruang-Lemari Kontrol Terbatas dan Panel HMI
Adaptor pemasangan panel-port ganda menggabungkan dua antarmuka-USB-A, USB-C, atau HDMI-ke dalam satu modul ringkas. Satu potongan, bukan dua. Lebih sedikit pengerjaan mesin, tata letak lebih bersih, perakitan lebih cepat. Panduan ini mencakup lima kombinasi umum, cara menentukannya, dan apa yang harus dikonfirmasi sebelum memesan.
- Adaptor pemasangan panel-port ganda menggabungkan dua antarmuka ke dalam satu modul, sehingga hanya memerlukan satu potongan panel, bukan dua.
- Menghilangkan celah jarak yang biasanya diperlukan antara dua pemutusan-port tunggal yang terpisah, sehingga memulihkan area panel yang dapat digunakan.
- Lima kombinasi umum: USB Ganda-A, USB Ganda-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C.
- Cocok untuk lemari kontrol, panel HMI, PC industri, kios, dan peralatan OEM dengan area panel depan terbatas.
- Sebagai kutipan, berikan: kombinasi port, dimensi potongan panel, ketebalan panel, panjang kabel, dan versi USB/HDMI.
Definisi:Adaptor pemasangan panel-port ganda adalah modul tunggal yang mengintegrasikan dua antarmuka eksternal (USB, USB-C, atau HDMI) ke dalam satu wadah yang dipasang-panel, sehingga teknisi dapat menyediakan dua titik koneksi melalui satu posisi pemutusan pada kabinet kontrol atau panel peralatan.
📋 Isi
Masalahnya: Ruang Panel Depan Sudah Diperbaiki, Permintaan Antarmuka Tidak
Kabinet kontrol dan panel HMI memiliki area panel depan tetap. Setelah layar, tombol tekan, penghentian darurat, lampu indikator, dan kelenjar kabel dipasang, ruang yang tersisa untuk port layanan eksternal seringkali terbatas pada strip atau sudut kecil.
Sementara itu, peralatan industri modern semakin membutuhkan banyak antarmuka eksternal di area layanan yang sama. Sistem HMI mungkin memerlukan HDMI untuk monitor eksternal ditambah USB untuk keyboard selama konfigurasi. Kabinet kontrol mungkin memerlukan USB-A untuk alat pemeliharaan lama ditambah USB-C untuk laptop baru. Instrumen pengujian mungkin memerlukan dua port USB untuk pencatatan data dan pembaruan firmware secara bersamaan.
Bila setiap antarmuka menggunakan adaptor-port tunggal yang terpisah, hasilnya adalah beberapa pemutusan, beberapa posisi pemasangan, dan tata letak panel yang penuh sesak. Untuk peralatan yang diproduksi secara batch, hal ini juga melipatgandakan biaya pemesinan, perakitan, dan QC.
Koleksi Adaptor Pemasangan Panel USB & HDMI

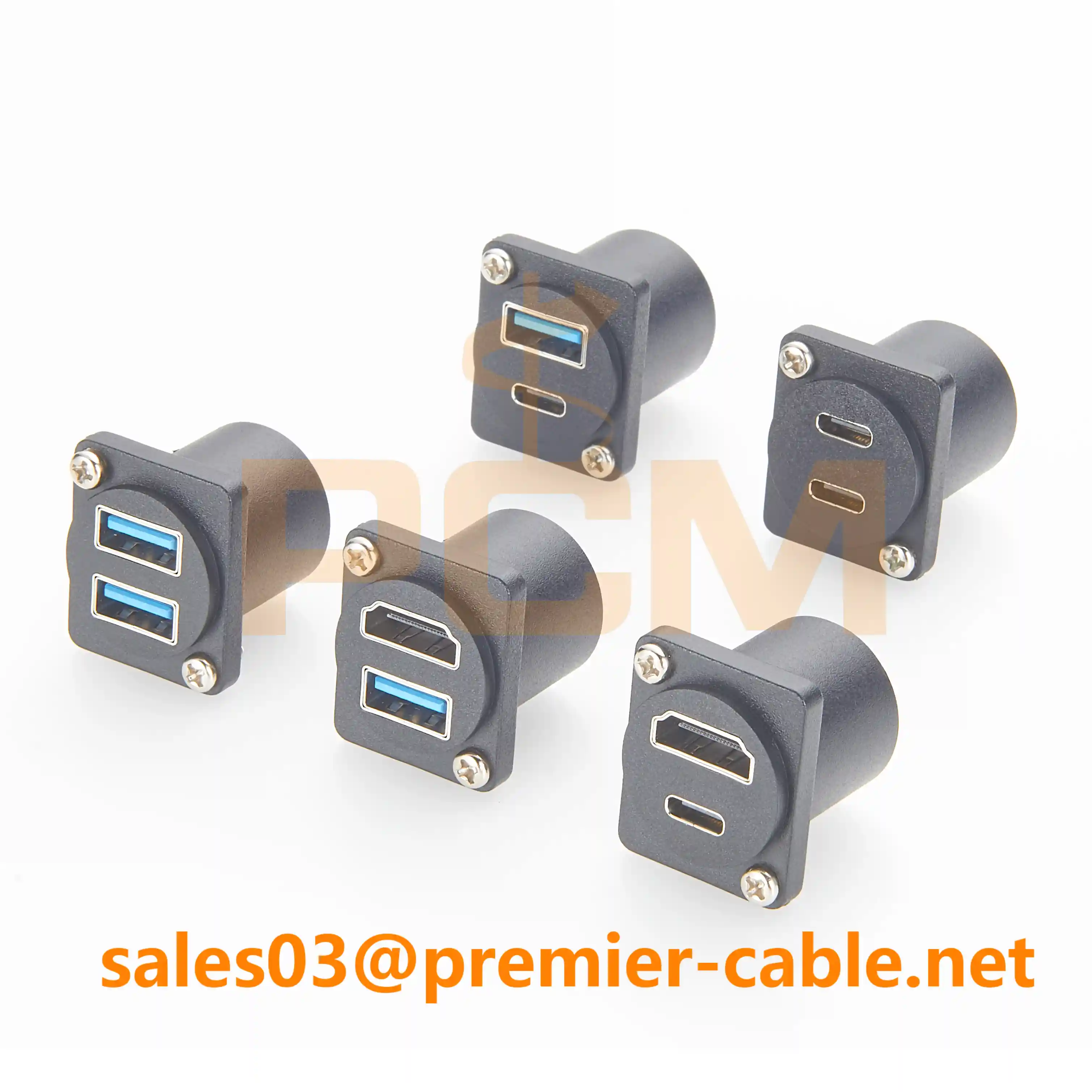

Opsi Kombinasi-Port Ganda

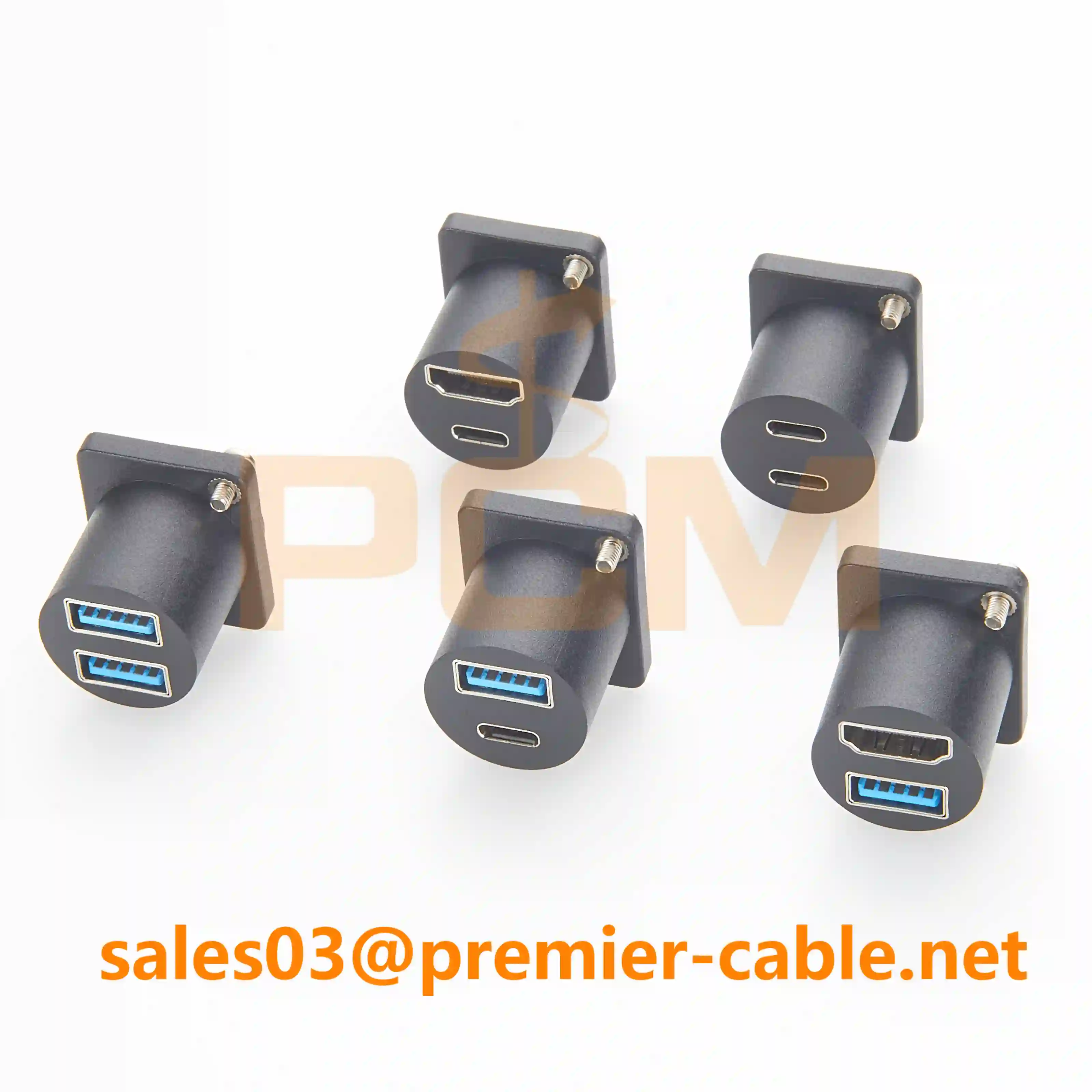

Rangkaian Produk Lengkap untuk Kabinet Kontrol
Port-Tunggal vs Port-Ganda: Apa yang Berubah dalam Praktiknya
Penghematan ruang bukan hanya potongannya saja. Jarak bebas minimum antara dua potongan yang berdekatan-yang diperlukan untuk menjaga kekakuan panel-dihilangkan seluruhnya dengan modul-port ganda.
| Barang | Dua Adaptor-Port Tunggal | Satu Adaptor-Port Ganda |
|---|---|---|
| Diperlukan potongan panel | 2 bukaan terpisah | 1 pembukaan gabungan |
| Total luas panel yang digunakan | Lebih besar (termasuk jarak antar-potongan) | Lebih kecil (izin dihilangkan) |
| Posisi sekrup | 4 (2 per adaptor) | 2 |
| Kabel dalam | 2 ekor terpisah | 1 atau 2 ekor dari satu modul |
| Langkah-langkah perakitan | Pasang, sejajarkan, perbaiki × 2 | Pasang, sejajarkan, perbaiki × 1 |
| Penampilan panel | Dua bukaan terpisah | Satu pembukaan yang bersih dan terintegrasi |
Lima Kombinasi-Port Ganda yang Umum

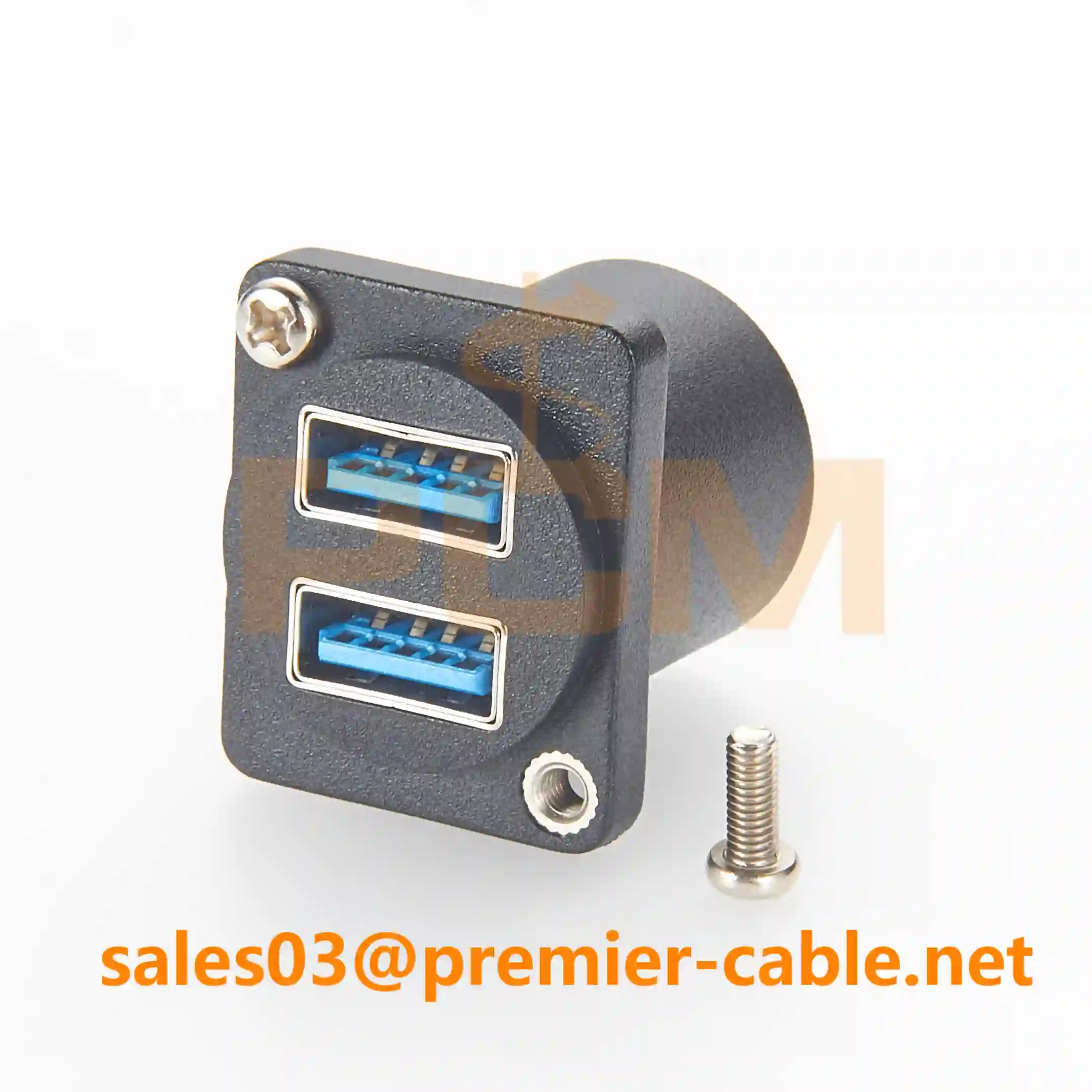

USB Ganda-A
Dua port USB-A dalam satu modul panel. Cocok untuk peralatan yang menggunakan periferal USB lama: drive USB, keyboard, mouse, pemindai kode batang, laptop pemeliharaan. Opsi versi USB: USB 2.0 atau USB 3.0. Untuk sebagian besar tugas pemeliharaan industri (pengunggahan firmware, pengunduhan log), USB 2.0 sudah cukup. USB 3.0 lebih disukai ketika file data besar ditransfer secara teratur.

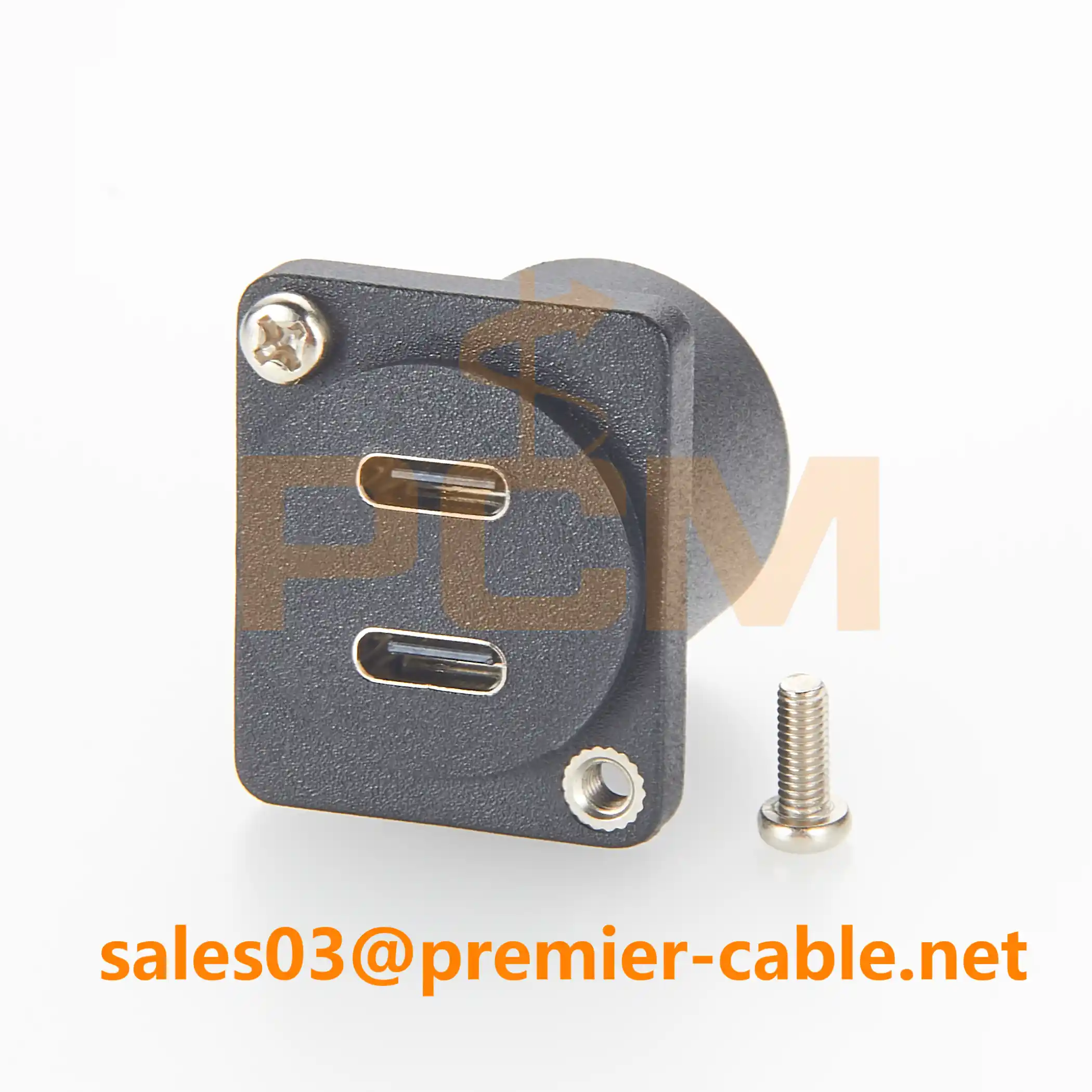

USB Ganda-C
Dua port USB-C dalam satu modul. Cocok untuk desain peralatan baru yang menggunakan Tipe-C untuk transfer data, pengisian daya, atau keduanya.
⚠️ Penting:USB-C adalah faktor bentuk konektor, bukan protokol tunggal. Sebelum memesan, konfirmasikan apakah setiap port hanya perlu mendukung data, data + pengisian daya, atau data + video (Mode Alt). Tidak semua adaptor panel USB-C mendukung semua fungsi.
USB Ganda-Adaptor Pemasangan Panel
USB Ganda-Adaptor Pemasangan Panel C
Adaptor Pemasangan Panel USB-A + USB-C
USB-A + USB-C
Satu USB-A dan satu USB-C dalam satu modul. Kombinasi periode-transisi praktis untuk peralatan yang harus melayani perangkat USB-A lama dan perangkat Tipe-C yang lebih baru. Saat ini permintaan paling umum dari produsen peralatan OEM karena mencakup alat pemeliharaan yang sudah ada dan laptop baru tanpa mengharuskan pengguna membawa adaptor.
HDMI + USB-A
Satu HDMI dan satu USB-A dalam satu modul. Cocok untuk panel HMI, PC tertanam, dan sistem kontrol yang memerlukan output tampilan + akses periferal dari panel depan. Saat menentukan, konfirmasikan versi HDMI (1.4 untuk 1080p, 2.0 untuk 4K @ 60 Hz) dan apakah kabel aktif diperlukan untuk pengoperasian kabel belakang yang lebih panjang.
HDMI + USB-C
Satu HDMI dan satu USB-C dalam satu modul. Cocok untuk sistem kompak baru yang mana operator memerlukan tampilan eksternal dan data Tipe-C atau akses pengisian daya dari satu area panel layanan.
HDMI + USB-Adaptor Pemasangan Panel
HDMI + USB-Adaptor Pemasangan Panel C
Spesifikasi Mekanik untuk Dikonfirmasi Sebelum Memesan
Adaptor-port ganda memerlukan pemeriksaan dimensi yang lebih cermat dibandingkan versi-port tunggal karena potongan panel lebih besar dan jarak bebas ke belakang lebih penting.
Harus-Mengonfirmasi Item
- Kombinasi pelabuhan.Dua antarmuka mana yang dibutuhkan?
- Dimensi potongan panel.Ukuran bukaan persegi panjang pada panel logam.
- Kisaran ketebalan panel.Konfirmasikan apakah adaptor mendukung ketebalan enklosur yang sebenarnya; panel yang lebih tebal mungkin memerlukan-varian benang yang lebih panjang.
- Panjang dan arah kabel belakang.Berapa banyak ruang yang tersedia di belakang panel? Apakah kabel harus keluar lurus, pada sudut 90 derajat atau pada sudut tertentu?
- Versi USB/HDMI.Ini menentukan spesifikasi kabel dan konektor internal.
Baik-untuk-Mengonfirmasi Item (untuk proyek khusus)
| Parameter | Apa yang Harus Ditentukan |
|---|---|
| Jarak lubang sekrup | Jarak-ke-pusat |
| Dimensi flensa depan | Area yang terlihat secara keseluruhan di panel depan |
| Bahan perumahan | Paduan seng, aluminium atau plastik |
| Persyaratan perisai | Pelindung logam penuh untuk-lingkungan sensitif EMC |
| Peringkat IP | standar IP20; IP65/IP67 untuk paparan debu atau percikan |
| Jenis kelamin konektor belakang | Betina-ke-lintasan betina-atau ekor kabel |
📩 Tip untuk Proyek OEM
Menyediakan gambar panel dengan dimensi jarak internal adalah cara tercepat untuk memastikan kesesuaian. Hal ini menghilangkan bolak-balik pada toleransi potongan dan perutean kabel belakang.
Pertanyaan yang Sering Diajukan
Apakah dua port pada adaptor-port ganda dapat memiliki panjang kabel yang berbeda?
Ya. Versi khusus dapat memiliki panjang kabel belakang yang berbeda untuk setiap port. Hal ini biasa terjadi jika dua titik sambungan internal berada pada jarak yang berbeda di belakang panel.
Berapa ketebalan panel yang biasanya didukung oleh-adaptor port ganda?
Sebagian besar versi standar mendukung panel industri umum dan ketebalan penutup. Untuk penutup yang lebih tebal, tersedia varian pemasangan-benang atau penjepit-yang diperluas. Konfirmasikan kepada pemasok jika ketebalan panel berada di luar kisaran standar.
Apakah adaptor-port ganda tersedia dalam versi dengan rating IP65?
Versi standar biasanya IP20 (dalam ruangan, tanpa percikan). Versi IP65/IP67 dengan gasket dan tutup tersegel tersedia untuk pencucian-atau lingkungan luar ruangan, namun harus ditentukan pada tahap penawaran.
Apakah USB-C pada adaptor panel mendukung pengisian daya dan video?
Belum tentu. USB-C adalah faktor bentuk konektor. Apakah adaptor panel tertentu hanya mendukung data, data + pengisian daya, atau data + video (Mode Alt) bergantung pada kabel internal. Selalu konfirmasikan fungsi yang diperlukan sebelum memesan.
Apa yang terjadi dengan kualitas sinyal HDMI pada kabel belakang yang lebih panjang?
Untuk HDMI dengan resolusi lebih tinggi, kabel pasif memiliki batas panjang praktis yang dapat menyebabkan penurunan sinyal. Jika kabel belakang panjang, konfirmasikan dengan pemasok apakah diperlukan kabel aktif atau pengkondisi sinyal.
Butuh Adaptor Pemasangan Panel-Port Ganda Khusus?
Kirimkan kepada kami milik Andakombinasi port, ukuran potongan panel, ketebalan panel, panjang kabel belakang, dan versi USB/HDMI. Kami akan mengonfirmasi kecocokan dan mengembalikan gambar.
- Kombinasi standar (Dual USB-A, Dual USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C) tersedia.
- Panjang kabel khusus, material rumah, dan tata letak port tersedia untuk proyek OEM.
- Tidak yakin kombinasi mana yang cocok? Jelaskan tata letak panel Anda dan kami akan merekomendasikannya.
Sumber Ganda-Port USB & Adaptor Pemasangan Panel HDMI
Kabel Utamamemproduksi adaptor pemasangan panel-USB-A, USB-C dan HDMI ganda untuk kabinet kontrol, panel HMI, PC industri, kios, dan peralatan OEM. Konfigurasi standar dan khusus tersedia. Hubungi tim teknik kami untuk dukungan spesifikasi atau penawaran harga.
