M12 X-Kode Ke Kabel RJ45

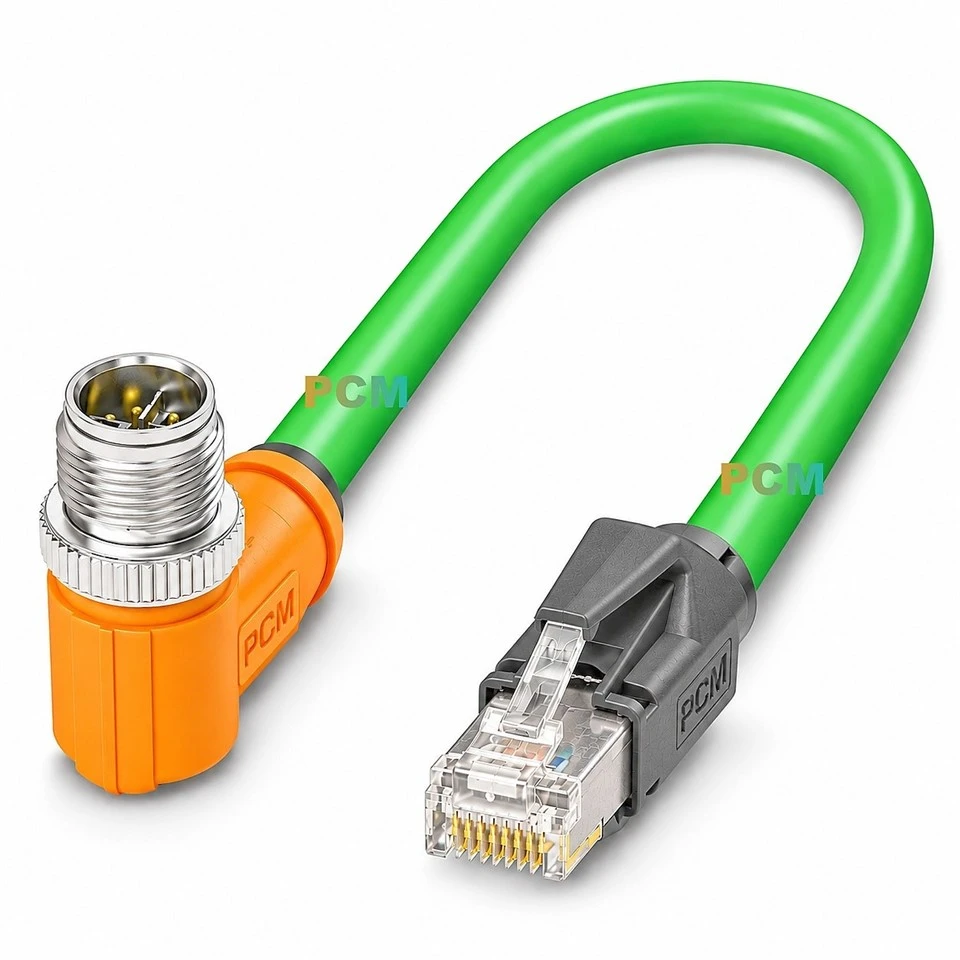

M12 X-Berkode Sudut Kanan Jantan 8-Pin ke Jantan RJ45

Kabel ini menggunakan konektor sudut kanan pria berkode M12 X-8-pin dan konektor pria RJ45 lurus untuk empat-pasangan komunikasi Ethernet industri berkecepatan tinggi. Pemetaan konduktor akhir dan terminasi pelindung harus mengikuti gambar produksi Kabel Premier yang disetujui dan persyaratan antarmuka peralatan yang terhubung.

Penting:Jangan menentukan kompatibilitas hanya dari tampilan konektor saja. Konfirmasikan pengkodean X-, jenis kelamin konektor, kategori Ethernet, penetapan pin, persyaratan pelindung, dan gambar produksi yang disetujui sebelum pemesanan atau pemasangan.

M12 X-Kode Pria ke Peralatan Jaringan RJ45 Standar

Sisi M12 iniM12 X-Kode ke kabel Ethernet industri RJ45dirancang untuk dipadukan dengan antarmuka Ethernet betina berkode X M12 8-pin yang kompatibel. Steker jantan RJ45 lurus terhubung ke port Ethernet RJ45 yang kompatibel pada sakelar industri, komputer industri, pengontrol, dan peralatan jaringan lainnya.

Kompatibilitas bergantung pada pengkodean X-, jenis kelamin konektor, penetapan pin yang disetujui, kategori Ethernet, pelindung, dan persyaratan jaringan peralatan yang terhubung. Perlindungan IP65/IP67 berlaku untuk koneksi M12 hanya jika dikawinkan dan diamankan dengan benar dengan antarmuka yang kompatibel. Ujung RJ45 standar adalah IP20, jadi rakitan kabel lengkap tidak boleh digambarkan sebagai IP67 sepenuhnya.

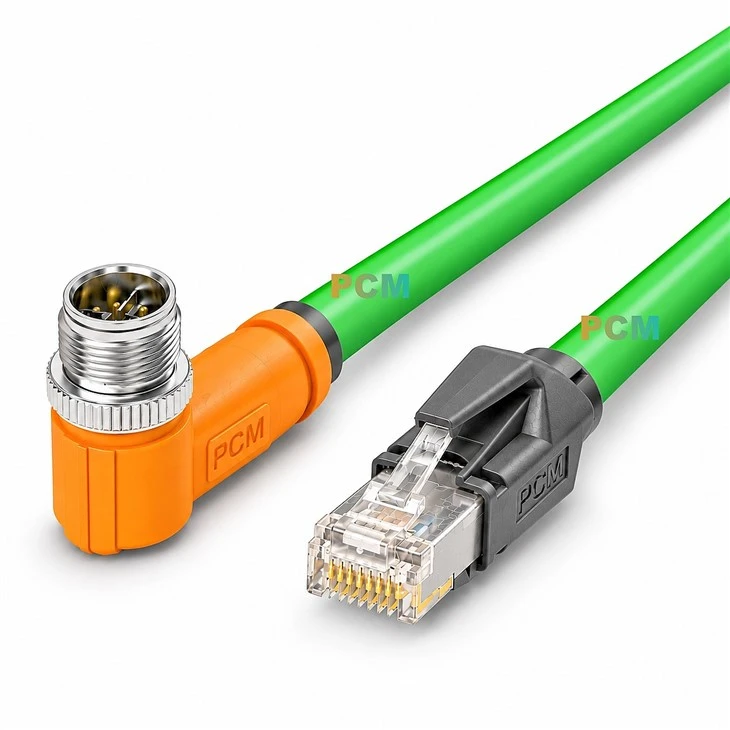

Apa yang dimaksud dengan kabel M12 X-Kode ke RJ45 Cat6A?

Ini adalah rakitan kabel Ethernet industri dengan konektor pria berkode M12 X-8-pin di satu ujung dan konektor pria RJ45 di ujung lainnya. Konfigurasi ini menyediakan koneksi Ethernet langsung antara peralatan industri berkode M12 X yang kompatibel dan peralatan jaringan RJ45.

Berapa kecepatan Ethernet yang didukung kabel ini?

Konfigurasi empat-pasangan Cat6A dirancang untuk mendukung transmisi Ethernet hingga 10 Gbps. Performa jaringan sebenarnya bergantung pada konstruksi kabel secara keseluruhan, panjang kabel, peralatan yang terhubung, dan lingkungan pemasangan.

Mengapa kabel ini menggunakan konektor M12-berkode X?

Pengkodean M12 X-menyediakan delapan kontak yang disusun untuk empat{2}}pasangan transmisi Ethernet dan biasanya digunakan untuk aplikasi Ethernet industri berkecepatan tinggi. Antarmuka hanya boleh dihubungkan ke peralatan M12 berkode X-yang kompatibel.

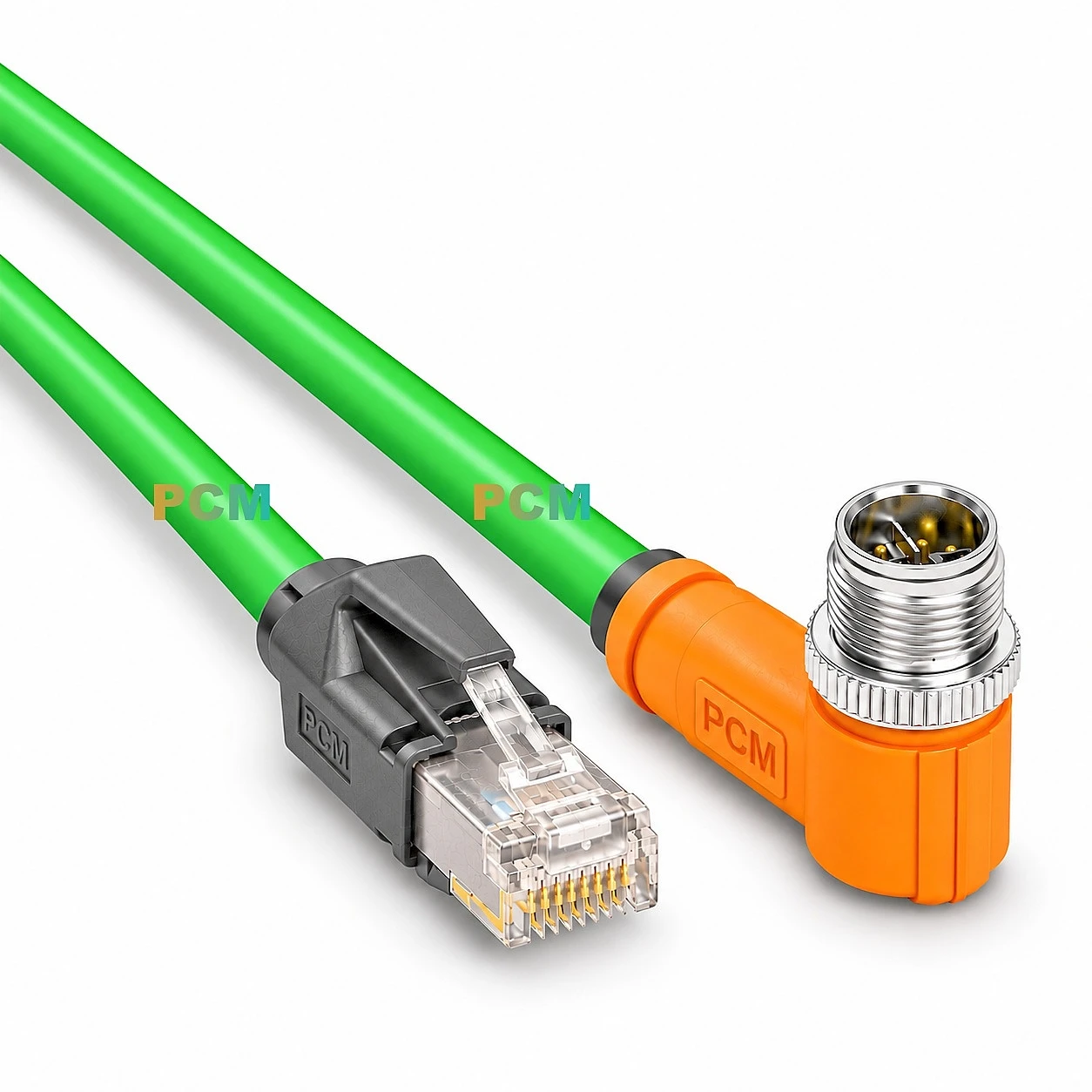

Apa konfigurasi konektornya?

Ujung A menggunakan konektor sudut kanan pria berkode M12 X-8-pin. Ujung B menggunakan colokan jantan RJ45 lurus.

Mengapa menggunakan konektor M12{0}}sudut kanan?

Konektor M12{0}}sudut kanan mengurangi jarak pemasangan yang diperlukan di belakang perangkat dan mengontrol arah keluar kabel. Hal ini membuatkabel M12 ke RJ45 sudut kananberguna untuk kamera industri kompak, mesin dan peralatan otomasi.

Apakah kabel M12 X-Kode ke RJ45 ini terlindung?

Ya. Konfigurasi Cat6A yang ditentukan menggunakan konstruksi kabel berpelindung S/FTP untuk membantu mengurangi interferensi elektromagnetik dan crosstalk selama transmisi Ethernet industri berkecepatan tinggi.

Apakah rakitan kabel lengkap IP67?

Tidak. Koneksi M12 dapat memberikan perlindungan IP65/IP67 bila dipasangkan dan diamankan dengan benar dengan antarmuka yang kompatibel. Konektor RJ45 standar adalah IP20, jadi rakitan kabel M12-ke-RJ45 yang lengkap tidak boleh digambarkan sebagai IP67 sepenuhnya.

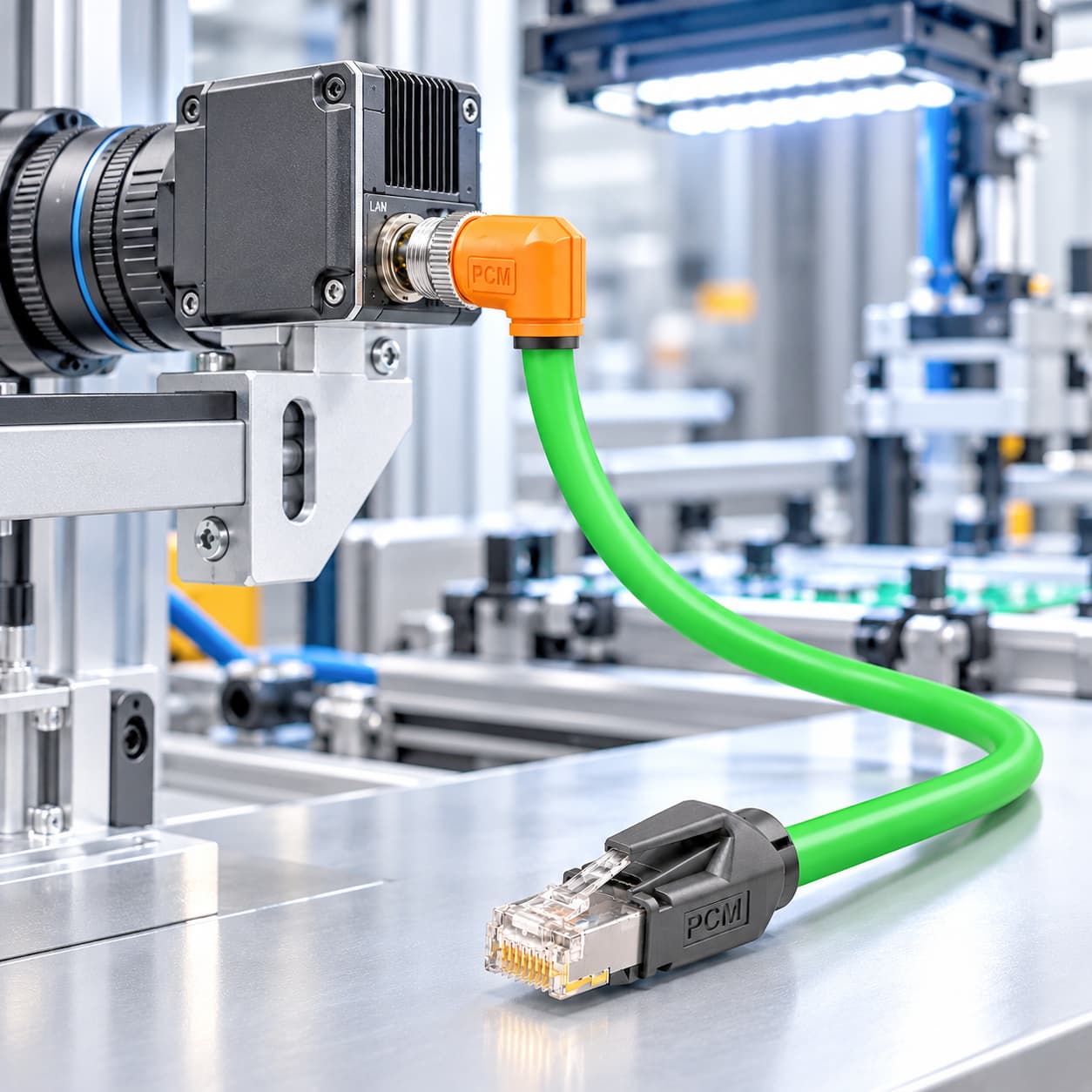

Bisakah kabel ini digunakan untuk sistem visi mesin?

Ya, jika kamera atau perlengkapan penglihatan menggunakan antarmuka Ethernet M12 berkode X-yang kompatibel dan persyaratan jaringan sesuai dengan konfigurasi kabel Cat6A. Kemampuan 10Gbps membuat jenis kabel ini sangat berguna untuk aplikasi pencitraan industri dengan bandwidth tinggi.

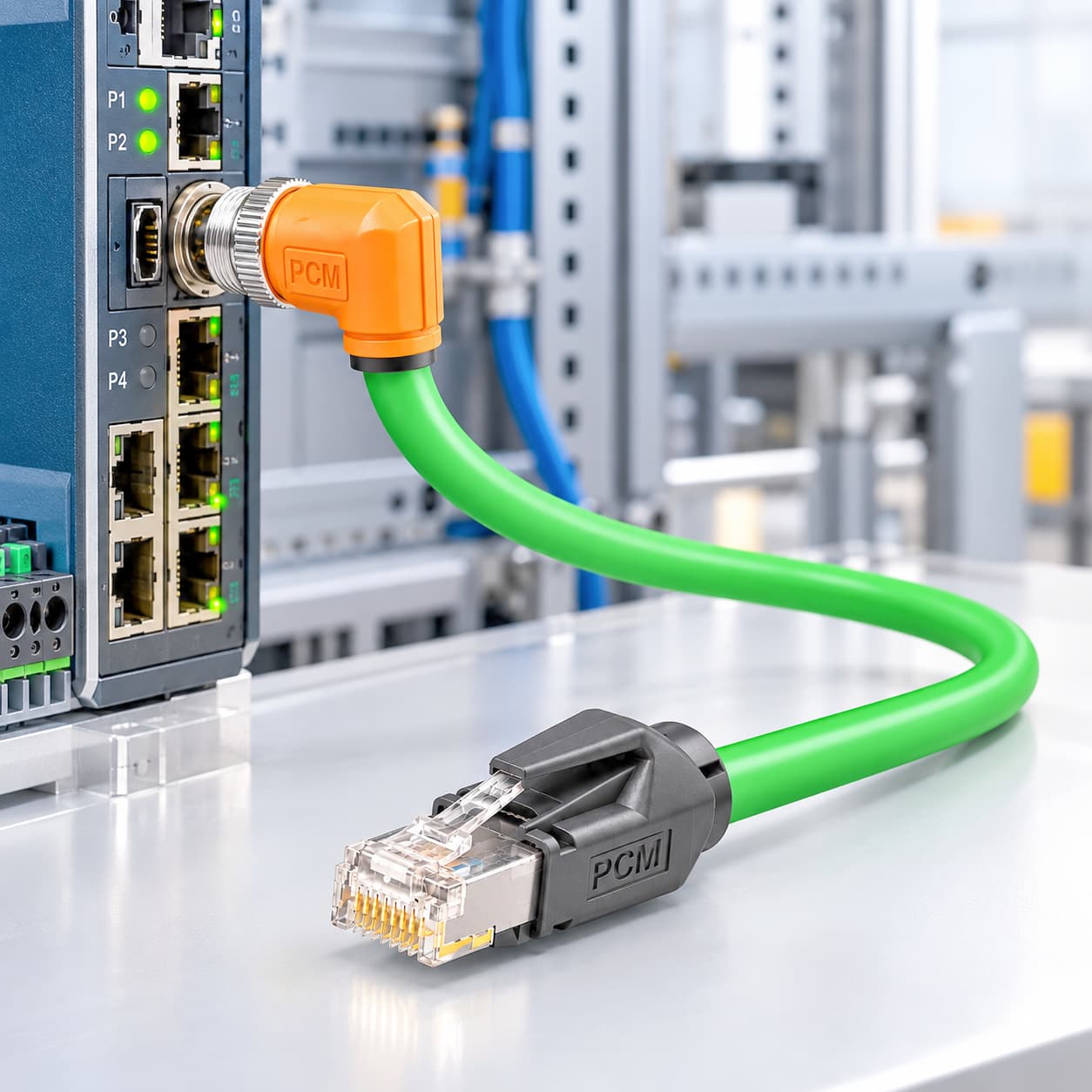

Peralatan apa yang dapat dihubungkan dengan kabel ini?

Peralatan umum yang kompatibel mencakup sakelar Ethernet industri, kamera industri, sistem visi mesin, PC industri, pengontrol, dan perangkat lain yang dilengkapi dengan antarmuka Ethernet M12 atau RJ45 berkode X-yang sesuai.

Bisakah Premier Cable menyesuaikan panjang kabel?

Ya. Premier Cable dapat menyediakan panjang kabel khusus dan mengevaluasi warna kabel, bahan jaket, pelabelan, orientasi konektor, persyaratan pengkabelan dan pengemasan untuk proyek OEM dan otomasi industri.

Bagaimana cara memastikan kompatibilitas?

Konfirmasikan pengkodean M12 X-, jenis kelamin konektor, antarmuka pemasangan, kategori Ethernet, penetapan pin, pelindung, dan persyaratan peralatan terhadap gambar produksi yang disetujui sebelum pemesanan atau pemasangan.
