Rakitan Kabel Khusus untuk AGV dan AMR: Apa yang Perlu Disediakan Pembeli untuk Penawaran
Mengutip rakitan kabel AGV atau AMR khusus, pembeli harus memberikan jenis konektor, pengkodean, jumlah pin, jenis kelamin, panjang kabel, bahan jaket, persyaratan pelindung, pengukur kawat, diagram pengkabelan, posisi aplikasi, dan lingkungan kerja.
⚡ Jawaban Cepat
Mengutip rakitan kabel AGV atau AMR khusus, pembeli harus menyediakannyajenis konektor, pengkodean, jumlah pin, jenis kelamin, panjang kabel, bahan jaket, persyaratan pelindung, pengukur kawat, diagram pengkabelan, posisi aplikasi dan lingkungan kerja. Foto memang berguna, namun tidak cukup untuk mengonfirmasi pinout, pelindung, atau peringkat saat ini. Di bawah ini adalah panduan lengkap tentang apa yang harus dipersiapkan dan bagaimana cara meminta penawaran.
Anda Tahu Apa yang Anda Butuhkan - Tapi Bagaimana Anda Memintanya?
Jika Anda mencari kabel untuk proyek AGV atau AMR, kemungkinan besar Anda sudah memiliki gambar, sampel, BOM, atau setidaknya foto konektornya. Anda di sini bukan untuk mempelajari apa arti M12.
Yang perlu Anda ketahui adalah:informasi apa yang harus saya kirimkan untuk mendapatkan penawaran yang akurat, cepat?
Kami secara rutin mendukung produsen AGV dan AMR dengan rakitan kabel M12, M23, dan 7/8" khusus. Perbedaan antara penawaran harga yang datang dalam waktu 24 jam dan penawaran harga yang memerlukan waktu bolak-balik seminggu-dan-biasanya bergantung pada seberapa lengkap permintaan awal.
📍 Dimana Kabel Khusus Digunakan dalam Sistem AGV dan AMR
Tergantung pada desainnya, AGV atau AMR dapat menggunakan beberapa rakitan kabel di seluruh sensor, motor, modul I/O, dan sistem tenaga. Berikut adalah posisi-posisi tipikalnya:
| Posisi | Konektor Umum | Apa Fungsinya |
|---|---|---|
| Sensor jarak / fotolistrik | M12 A-berkode 3-pin atau 4-pin | Deteksi objek, penentuan posisi |
| Pemindai keamanan / LiDAR | M12 D-berkode atau X-berkode 8-pin | Navigasi, penghindaran rintangan |
| Kamera industri | M12 X-berkode 8-pin | Panduan penglihatan, pembacaan kode batang |
| Motor penggerak roda | Konektor daya M23 6-pin atau 12-pin | Traksi utama |
| Motor kemudi | Daya M23 + encoder | Kontrol arah |
| Umpan balik pembuat enkode | M12 atau M23 terlindung | Sinyal kecepatan dan posisi |
| Modul I/O/kotak fieldbus | 7/8" atau M12 L-berkode | Distribusi daya ke perangkat lapangan |
| Baterai / bus DC | Daya 7/8" atau tali pengaman khusus | Perutean daya utama |
| Perkakas gripper / ujung | M8 atau M12 kompak | Aktuator dan sensor di ujung efektor |
Dalam pengalaman kami,kabel roda penggerak dan kabel encoderadalah - yang paling sering disesuaikan karena setiap pembuat AGV menggunakan merek motor, pinout, dan jalur perutean kabel yang sedikit berbeda.
📋 Apa yang Kami Butuhkan dari Anda untuk Dikutip
Berikut daftar lengkapnya. Anda tidak memerlukan semua ini untuk setiap kabel, namun semakin banyak Anda menyediakan, semakin cepat dan akurat penawarannya.
Detail Konektor (Kedua Ujungnya)
- Jenis:M8, M12, M23, 7/8", RJ45, atau ujung terbuka
- Pengkodean:A, B, D, X, L, K, dst. (penting untuk M12 - lihat di bawah)
- Jumlah pin: 3, 4, 5, 8 (M12) / 6, 9, 12, 19 (M23)
- Jenis kelamin:Laki-laki (pin) atau perempuan (soket)
- Orientasi:Sudut lurus atau siku-siku-
Spesifikasi Kabel
- Panjang:Konektor ke konektor, atau konektor ke ujung yang dilucuti
- Jaket:PVC (statis) atau PUR (rantai bergerak/tarik/paparan oli)
- Perisai:Diperlukan untuk encoder, Ethernet, dan jalur sinyal di dekat motor
- Pengukur kawat:AWG atau mm² - menentukan kapasitas saat ini
Konteks Aplikasi
- Diagram pengkabelan atau pinout:Sematkan-ke-penugasan kabel
- Instalasi:Bergerak atau statis? Di dalam atau di luar ruangan?
- Lingkungan:Kisaran suhu, minyak, air, bahan kimia, peringkat IP diperlukan
📊 Persyaratan Penawaran berdasarkan Jenis Kabel
Jenis kabel yang berbeda memerlukan titik konfirmasi yang berbeda. Gunakan tabel ini untuk memeriksa apa yang berlaku untuk permintaan Anda:
| Jenis Kabel | Harus Konfirmasi |
|---|---|
| Rakitan kabel M12 | Pengkodean (A/B/D/X/L), jumlah pin, jenis kelamin, diagram pengkabelan, pelindung, bahan jaket |
| Kabel motor M23 | Pinout, rating saat ini, koneksi encoder, kabel rem, pelindung, persyaratan-fleksibel tinggi |
| kabel listrik 7/8". | Jumlah pin, peringkat tegangan, peringkat arus, pengukur kabel, peringkat IP, orientasi konektor |
⚠️ Mengapa Hanya Mengirim Foto Tidak Berfungsi
Kami menerima pertanyaan-hanya foto secara rutin. Inilah sebabnya mengapa itu tidak cukup:
Tampilan sama, kabel berbeda
Konektor 4-pin berkode M12 A-berkode 4-dan konektor 4-pin berkode M12 B-secara visual hampir identik. Tapi alur pasaknya diputar - mereka tidak akan kawin satu sama lain. Dalam satu proyek penggantian, pembeli memesan batch penuh berdasarkan foto, hanya untuk menemukan bahwa konektornya tidak dapat dipasang di lokasi.
Pinout tidak terlihat
Dua kabel sensor M12 5-pin dapat memiliki penetapan kabel-ke-pin yang sangat berbeda. Yang satu mungkin menyambungkan kabel berwarna coklat ke pin 1, yang lain ke pin 4. Tanpa diagram pinout, kita hanya bisa menebak-nebak.
Pelindung dan pengukur disembunyikan
Kabel sinyal 0,34 mm² dan kabel daya 1,5 mm² dapat memiliki diameter luar yang sama. Foto tidak akan memberi tahu kami mana yang Anda butuhkan.
Apa yang paling membantu:Diagram pengkabelan, lembar data dari produsen peralatan, atau nomor komponen kabel asli. Jika Anda tidak memilikinya, hapus-foto close-up kedua permukaan konektor (menunjukkan pin) ditambah tanda kabel yang tercetak pada jaket akan membawa kita 80% dari perjalanan ke sana.
🔧 Konfigurasi Kustom Umum yang Kami Buat
Berikut jenis perakitan kabel yang paling sering kami produksi untuk pelanggan AGV dan AMR:
Kabel sensor dan sinyal (seri M12)
- M12 A-dikodekan untuk membuka ujung - untuk blok terminal atau sambungan PCB
- Ekstensi M12 ke M12 - sensor rantai daisy atau relokasi
- M12 D-dikodekan ke kamera Ethernet RJ45 -, LiDAR, pengontrol
- M12 X-dikodekan ke RJ45 - 10Gbit Ethernet, penglihatan berkecepatan tinggi-

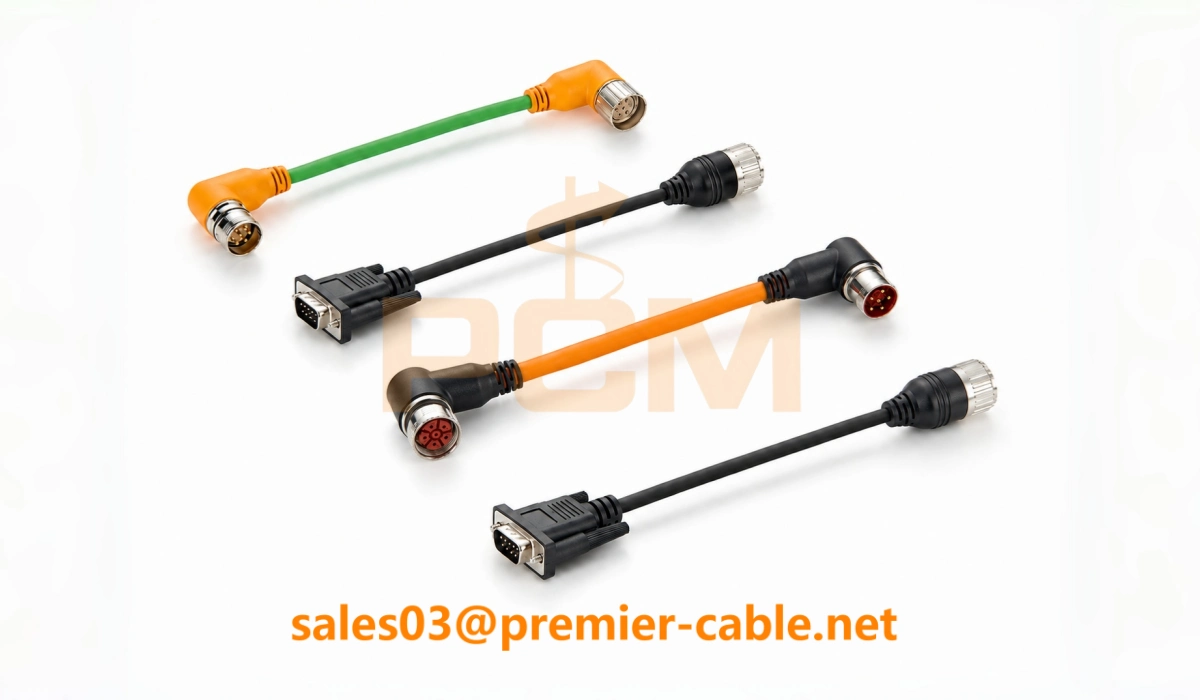

Kabel motor dan penggerak (seri M23)
- Kabel listrik M23 - roda penggerak, kemudi, motor pengangkat
- Sinyal M23 + kabel encoder - berpelindung, fleksibel-tinggi untuk gerakan terus-menerus
- Ekstensi M23 ke M23 - motor ke penggerak servo
Kabel distribusi daya (Mini 7/8"-Ganti seri)
Pria Terbuka-Akhir
Pemasangan 3-Pin / Panel
Wanita Terbuka-Ujung
Pengkabelan 3-Pin / Lapangan
Ekstensi Lurus
M-sampai-F / Standar
Kanan-Ekstensi Sudut
90 derajat / Ruang-Hemat
- 7/8" hingga 7/8"- Umpan daya kotak I/O, daya bus lapangan (kabel ekstensi)
- 7/8" untuk ujung terbuka- Pemasangan panel atau penghentian khusus (tersedia pria/wanita)
- pemisah 7/8".- Satu sumber ke beberapa modul I/O (K-konektor & pemisah Y-)
Kabel Ethernet Industri
- M12 D-dikodekan ke RJ45 - PROFINET, EtherNet/IP
- M12 X-dikodekan ke RJ45 - 10Gbit Ethernet untuk penglihatan-kecepatan tinggi
- Cat5e / Cat6a terlindung - Perlindungan EMI di dekat motor dan penggerak
Fieldbus & kabel komunikasi (DeviceNet / CAN Bus / PROFINET)
- DeviceNet - M12 A-berkode atau perubahan-mikro, 4-pin atau 5-pin
- CAN Bus - M12 A-berkode atau ujung terbuka, pasangan terpilin berpelindung
- PROFINET - M12 berkode B-atau berkode D-, Cat5e/Cat6a
Persyaratan khusus
- Jaket PUR-fleksibel tinggi untuk rantai tarik atau lengan robot
- Jaket-tahan minyak untuk makanan/minuman atau lingkungan CNC
- Konektor cetakan IP68 untuk area pencucian
- Pemisah Y-atau konektor T-yang dibuat khusus
📖 Contoh Nyata dari Pelanggan Kami
Kasus 1: Kabel roda penggerak tidak cocok
Pelanggan mengirimkan foto konektor M23 12-pin dan meminta "kabel yang sama". Saat kami meminta pinout tersebut, ternyata merek motor mereka menggunakan penetapan pin yang tidak standar. Jika kami membuat pinout M23 12-standar, motor tidak akan berjalan.Konfirmasi pinout menyelamatkan mereka dari kumpulan yang gagal.
Kasus 2: Gangguan encoder setelah penggantian kabel
Pabrikan AMR mengganti kabel encoder mereka dengan versi tanpa pelindung untuk menghemat biaya. Dalam beberapa minggu, mereka mengalami kesalahan posisi yang terputus-putus dan berhenti darurat. Kami menyediakan kabel M12 berpelindung dengan grounding kabel pembuangan yang tepat -masalah terpecahkan.
Kasus 3: Kabel putus setiap 3 bulan
AGV logistik menggunakan-kabel berjaket PVC pada kolom kemudi - posisi dengan rotasi terus menerus ±90 derajat. Kabel gagal berulang kali. Beralih ke kabel PUR-fleksibel tinggi dengan tingkat radius tekukan yang lebih ketatmenghilangkan masalah tersebut.
🔄 Apa Yang Terjadi Setelah Anda Mengirimkan Kebutuhan Anda
Biasanya dalam 1 hari kerja. Jika ada sesuatu yang tidak jelas atau hilang, kami akan mengajukan pertanyaan spesifik, bukan hanya menebak-nebak.
Termasuk harga satuan, MOQ, lead time, dan catatan teknis apa pun.
Untuk desain baru, kami memproduksi sampel untuk pengujian kesesuaian dan fungsi Anda sebelum produksi batch.
Setelah persetujuan sampel.
Waktu Pimpin yang Khas
- Konfigurasi standar M12/M23/7/8":1–2 minggu
- Pinout khusus atau jaket khusus:2–3 minggu
- Contoh-pertama kali:tambahkan 5–7 hari
Waktu tunggu aktual dan MOQ bergantung pada jenis konektor, bahan kabel, dan jumlah pesanan.Hubungi kamiuntuk jadwal proyek tertentu.
📝 Templat RFQ - Salin dan Kirim
Salin format ini, isi detail Anda, dan kirimkan kepada kami. Ini adalah cara tercepat untuk mendapatkan penawaran harga yang akurat:
Konektor B:[ketik / coding / jumlah pin / jenis kelamin / lurus atau siku-sudut]
Panjang kabel:[meter]
Jaket:[PVC / PUR / lainnya]
Perisai:[ya / tidak / ketik]
Pengukur kawat:[AWG atau mm²]
Pinout:[lampirkan diagram atau jelaskan pin-ke-kawat]
Aplikasi:[peralatan apa, posisi apa, bergerak atau statis]
Lingkungan:[persyaratan dalam / luar ruangan / suhu / IP]
Kuantitas:[potongan per pesanan / penggunaan tahunan]
Tidak punya semua ini? Tidak apa-apa. Kirimkan apa yang Anda miliki - foto konektor, tanda kabel, nomor model peralatan, atau sampel lama. Kita bisa bekerja dari sana.
✅ Daftar Periksa Cepat
Sebelum menghubungi kami, konfirmasikan bahwa Anda memiliki:
- Jenis konektor dan pengkodean (kedua ujungnya)
- Jumlah pin (kedua ujungnya)
- Laki-laki atau perempuan (kedua ujungnya)
- Sudut lurus atau siku-siku-(kedua ujungnya)
- Panjang kabel
- PVC atau PUR (aplikasi statis atau bergerak?)
- Terlindung atau tidak terlindung
- Pengukur kawat atau kebutuhan saat ini
- Diagram pengkabelan, pinout, atau nomor komponen asli
- Deskripsi aplikasi (peralatan apa, posisi apa, lingkungan apa)
Siap Mendapatkan Penawaran?
Kirimkan detail konektor, panjang kabel, dan diagram pengkabelan Anda kepada kami. Jika Anda memiliki sampel, nomor suku cadang asli, atau lembar data peralatan, sertakan juga.
Kami mendukung persyaratan perakitan kabel khusus berbasis OEM, ODM, dan{0}}proyek untuk konektor M12, M23, dan 7/8". Baik Anda memerlukan sampel untuk pembuatan prototipe atau produksi volume, kami dapat membantu.
Kirim Persyaratan Kabel Anda →❓ Pertanyaan yang Sering Diajukan
Informasi apa yang diperlukan untuk mengutip perakitan kabel AGV?
Anda harus memberikan jenis konektor, pengkodean, jumlah pin, jenis kelamin, panjang kabel, bahan jaket, persyaratan pelindung, pengukur kawat, dan diagram pengkabelan. Posisi aplikasi dan lingkungan kerja juga membantu kami memastikan spesifikasi yang tepat.
Mengapa foto konektor tidak cukup untuk kutipan kabel M12?
Karena konektor M12 dengan tipe pengkodean berbeda (A, B, D, X) terlihat hampir identik dari luar. Foto tidak dapat mengonfirmasi pinout, pelindung internal, atau pengukur kabel. Diagram pengkabelan atau nomor komponen asli diperlukan untuk kutipan yang akurat.
Rakitan kabel apa yang biasa digunakan dalam sistem AGV dan AMR?
Kabel M12 digunakan untuk sensor, komunikasi Ethernet, dan sinyal I/O. Kabel M23 digunakan untuk motor servo dan kabel umpan balik encoder. 7/8" digunakan untuk distribusi daya lapangan dan catu daya modul I/O.
Kapan sebaiknya kabel AGV menggunakan PUR daripada PVC?
Gunakan PUR bila kabel dipasang pada posisi bergerak - rantai tarik, sambungan robot, kolom kemudi, atau lokasi mana pun yang mengalami pembengkokan terus menerus. PUR menawarkan masa pakai fleksibel, ketahanan minyak, dan ketahanan abrasi yang lebih baik dibandingkan PVC.
Apa perbedaan antara rakitan kabel M12, M23, dan 7/8" pada sistem AMR?
M12 adalah standar untuk sensor dan Ethernet industri (arus tingkat sinyal lebih kecil, lebih ringan). M23 dirancang untuk daya motor dan umpan balik encoder (arus lebih tinggi, lebih banyak pin). 7/8" digunakan untuk distribusi daya lapangan yang memerlukan kapasitas arus lebih tinggi tanpa kerumitan M23.
