1. Apa itu NMEA2000?
NMEA 2000 (juga disebut NMEA2K atau N2K) adalah protokol komunikasi laut berdasarkan teknologi bus CAN (Controller Area Network). Ini banyak digunakan untuk transmisi data berkecepatan tinggi di antara perangkat elektronik laut. Jaringan NMEA 2000 menggunakan konektor 5-pin micro-C atau M12 standar, mendukung plug-and-play. Ini memastikan keandalan dan kompatibilitas yang tinggi untuk pertukaran data di antara beberapa perangkat di jaringan. NMEA 2000 secara signifikan meningkatkan interoperabilitas dan kinerja keseluruhan elektronik onboard, dan merupakan fondasi komunikasi utama untuk navigasi kapal modern, pemantauan mesin, dan sistem kontrol otomatis.
2. Siapkan komponen
- Kabel Backbone
Ini adalah saluran utama untuk data dan transmisi daya jaringan NMEA 2000. Semua perangkat dapat dihubungkan ke kabel tulang punggung melalui T-connectors.
- Jatuhkan kabel
Semua perangkat harus terhubung ke T-connector pada kabel backbone melalui kabel drop independen untuk memastikan bahwa setiap perangkat dapat secara stabil menerima dan mengirim data dan sinyal daya.

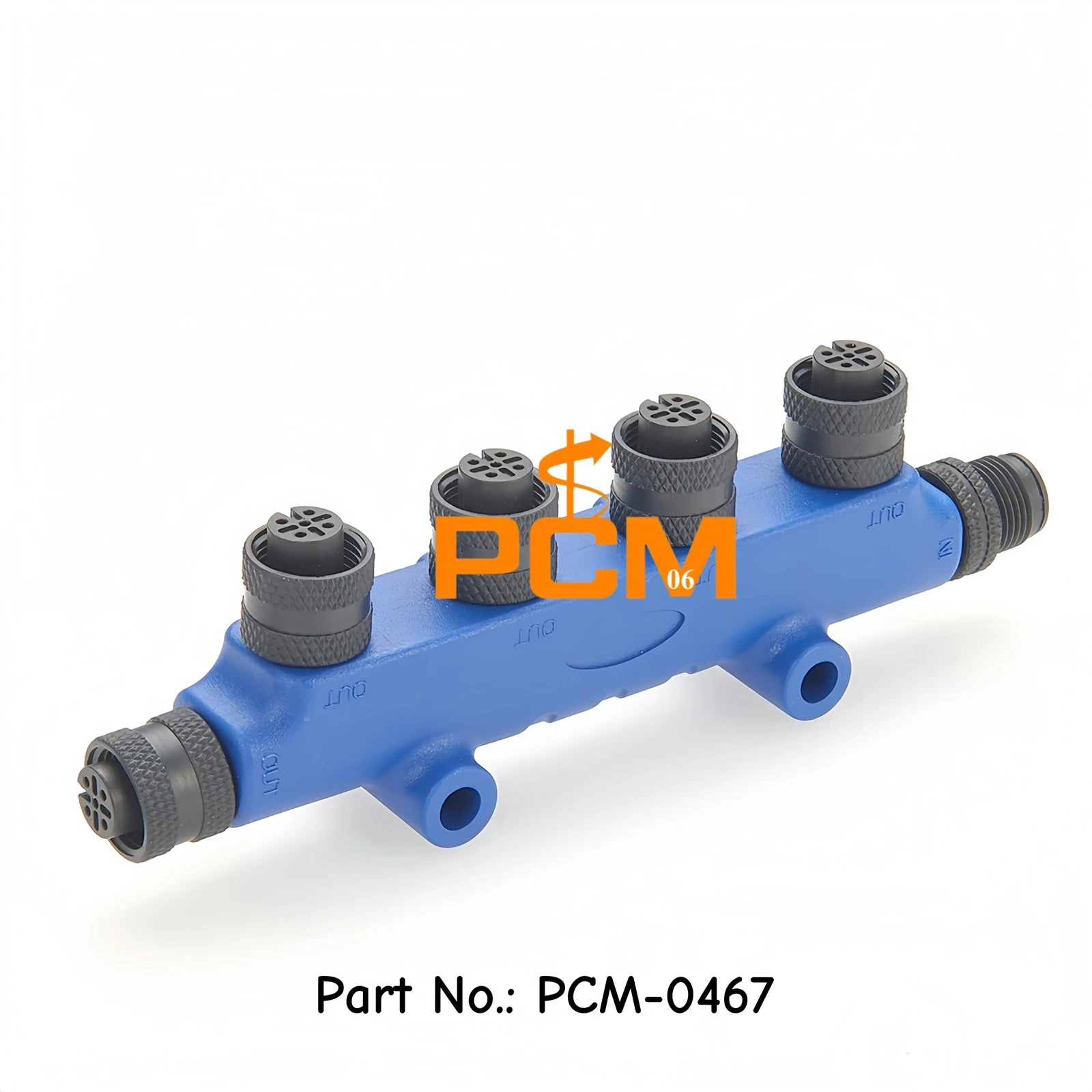

- T-Connector
T-connector adalah elemen jaringan penting yang bertindak sebagai "persimpangan tiga arah": dua ujungnya terhubung inline dengan kabel backbone, dan port ketiga (biasanya tegak lurus) terhubung ke kabel drop yang mengarah ke perangkat.
- Resistor terminator
Dua terminator 120Ω diperlukan-satu di setiap ujung kabel tulang punggung untuk menstabilkan sinyal bus dan mencegah refleksi.
- Kabel listrik
Ini terhubung ke konektor T di jaringan tulang punggung melalui kabel daya yang menyatu. Biasanya diposisikan di dekat tengah tulang punggung untuk distribusi daya seimbang, memberikan daya yang stabil dan kontinu untuk semua perangkat.
- Perangkat NMEA 2000
Perangkat seperti sensor, tampilan, penerima GPS, dan instrumen pemantauan mesin yang mendukung protokol NMEA 2000 terhubung ke jaringan backbone melalui kabel drop untuk berbagi data dan komunikasi.
NMEA 2000 Backbone/Drop Cable
NMEA 2000 N2K Power Cable dengan Fuse
3. Topologi Jaringan Desain
NMEA 2000 menggunakan topologi bus, di mana semua perangkat terhubung ke kabel tulang punggung tunggal melalui kabel drop. Data melakukan perjalanan dua arah di sepanjang tulang punggung ini. Kabel backbone harus memasang terminator di kedua ujungnya. Setiap kabel drop idealnya kurang dari 6 meter untuk meminimalkan kehilangan sinyal.
4. Perangkat Hubungkan
- Letakkan kabel tulang punggung
Letakkan tulang punggung sesuai dengan struktur kapal. Total panjang umumnya tidak melebihi 100 meter. Tulang punggung tidak boleh memiliki cabang atau loop.
- Pasang resistor terminasi
Resistor terminasi 120Ω harus dipasang di setiap ujung tulang punggung untuk mencegah refleksi sinyal. Jangan memasang resistor terminasi di tengah tulang punggung.
- Menghubungkan perangkat
Gunakan kabel drop pendek (biasanya kurang dari 6 meter) untuk menghubungkan setiap perangkat ke tulang punggung. Solder langsung ke tulang punggung tidak diizinkan.
- Tambahkan catu daya
Hubungkan kabel daya dengan sekering ke jaringan NMEA 2000 untuk memberikan daya sambil melindungi jaringan dari kelebihan beban dan sirkuit pendek.
- Periksa Polaritas
Pastikan semua konektor terhubung dengan kuat dan polaritas itu benar (biasanya, hitam adalah ground dan merah adalah kekuatan positif).
- Uji komunikasi jaringan
Power on the System dan periksa LED status semua perangkat untuk mengonfirmasi bahwa komunikasi jaringan berfungsi dengan baik.
NMEA 2000120Ω Terminator(Pria & Wanita)
