Sistem inspeksi otomatis adalah sistem elektronik kompleks yang melibatkan transmisi sinyal dan daya antara beberapa perangkat (kamera, sensor, sumber cahaya, pengontrol, PLC, HMIS, komputer industri, mekanisme gerak) . Oleh karena itu, koneksi yang stabil dan dapat diandalkan sangat penting . berikut ini adalah tipe yang digunakan secara umum dan kabel yang digunakan adalah kabel yang digunakan adalah penting: {{{1} {1} {1} {1} {1} {1 {.
1. Konektor dan kabel transmisi data (terutama digunakan untuk sinyal, gambar, instruksi kontrol)
- Ethernet:
Connector: RJ45 (plug/soket 8p8c yang paling umum) . m12 X-Code atau konektor D-code M12 dengan kunci (bulat, dengan tingkat perlindungan yang lebih tinggi) umumnya digunakan dalam lingkungan industri .
Kabel: Twisted Pair .
CAT5E/CAT6/CAT6A: Kabel Ethernet Standar untuk Transmisi Data Biasa, Kamera Visi Gige .
Kabel Ethernet Industri: Biasanya memiliki pelindung yang lebih baik (seperti s/ftp-pelindung keseluruhan ganda + pelindung aluminium foil per pasangan), selubung luar yang lebih keras (seperti pur-resistan, tahan abrasi, m-mo12.22.22.22.22 Penggunaan, Lapis Lapis Baja, Tanpa Lapis Baja untuk Lingkungan Industri {6 {6 {6 {6 {6 untuk menghubungkan peralatan industri .
Protokol/Aplikasi: TCP/IP, Modbus TCP, Profinet, Ethernet/IP, Gige Vision (salah satu antarmuka utama untuk kamera penglihatan mesin),
Power Over Ethernet .
- USB (Bus Serial Universal):
Konektor: USB Type-A, USB Type-B, USB Type-C, Micro-USB . USB 3 . 0 Micro-B dengan Kunci atau Konektor USB Kejadian Industri yang Ruggedisasi umumnya digunakan di lingkungan industri.
Kabel: Shielded Twisted Pair .
USB 2 . 0: Untuk perangkat menengah dan rendah, HMI, keyboard dan mouse, dll.
USB 3 . 0/3.1/3.2 (Gen 1/2): Memberikan bandwidth yang lebih tinggi dan biasanya digunakan dalam kamera industri berkecepatan tinggi (USB3 Vision Protocol).
Protokol/Aplikasi: USB3 Vision (salah satu antarmuka utama untuk kamera penglihatan mesin), menghubungkan komputer industri dengan kamera, pemindai kode bar, HMIS dan periferal lainnya .
- Coaxpress:
Connector: BNC (Bayonet Neill -Concelman) - Paling umum . micro Bnc, 1 . 0/2 . 3 konektor, dll. Juga digunakan.
Kabel: Kabel koaksial . kabel koaksial berkualitas tinggi berkualitas tinggi sangat penting untuk transmisi jarak jauh, transmisi berkecepatan tinggi .
Protocol/Application: CoaXPress is a standard designed for high-speed machine vision, providing extremely high bandwidth (up to 12.5 Gbps per line), supporting long-distance transmission (>100m), dan sering digunakan untuk resolusi ultra-tinggi atau kamera berkecepatan tinggi .
- Tautan Kamera:
Konektor: mdr (pita delta mini) - biasanya 26 pin .
Kabel: Shielded Twisted Pair Harness .
Protokol/Aplikasi: Standar antarmuka berkecepatan tinggi awal untuk penglihatan mesin, dengan bandwidth tinggi, tetapi kabel tebal dan mahal, dan jarak transmisi yang terbatas (biasanya<10m). It is gradually being replaced by CoaXPress and USB3/GigE in new designs.
- Serial Communication (rs -232/rs -422/rs -485):
Konektor: DB9 (Common), DB25, atau Konektor Sirkular Industri (seperti M12) .
Kabel: Shielded Twisted Pair .
Protokol/Aplikasi: Digunakan untuk menghubungkan PLC, HMIS, sensor (seperti beberapa sensor pintar), pemindai barcode, peralatan lama, dll.
- Optik Serat:
Konektor: LC, SC, ST, MTRJ, dll . konektor serat optik kasar atau m12 umumnya digunakan dalam lingkungan industri .
Kabel: serat mode tunggal (jarak jauh), serat multi-mode (jarak pendek) .
Protokol/Aplikasi: Digunakan untuk transmisi data yang membutuhkan jarak yang sangat jauh (kilometer), bandwidth yang sangat tinggi, atau lingkungan interferensi elektromagnetik yang kuat . kadang-kadang digunakan untuk menghubungkan I/O jarak jauh, koneksi tulang punggung switch-to-switch, atau sebagai lapisan fisik untuk interfasi kecepatan tinggi lainnya (seperti 10 Gig-switch. Ethernet) .
2. Konektor dan kabel daya (menyalakan perangkat)
Industrial Circular Connector (M Seri): Ini adalah tipe konektor daya paling utama dalam sistem otomatisasi dan deteksi industri .
M12:

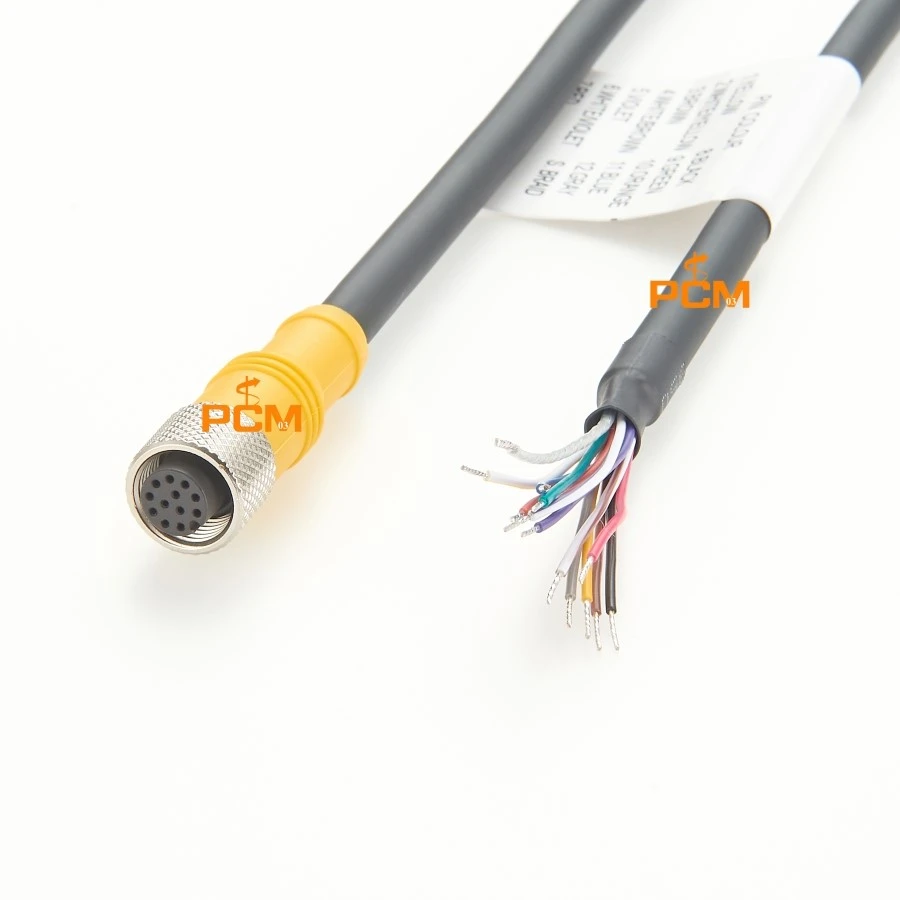

- Pengkodean: a-coding (3/4/5/8/12 pin): Paling umum digunakan, digunakan untuk sensor, aktuator, modul I/O, perangkat kecil (biasanya<4A). L-Coding (4/5/8 pins): Designed for high-power AC/DC (up to 16A).
- Connector: Dengan penguncian berulir .
- Kabel: Biasanya menggunakan kabel terlindung multi-core (seperti 4- core, 5- core), area cross-sectional inti dipilih sesuai dengan permintaan saat ini (seperti AWG18, AWG16) .
M8:
- Versi yang lebih kecil, sering digunakan untuk sensor/aktuator yang dibatasi ruang atau (arus biasanya<2A).
Konektor Daya Industri Lainnya:
- 7/8": Larger than M12, used for higher current (>16a) Aplikasi .
- DC Power Plug/Socket (seperti 5 . 5x2.1mm, 5.5x2.5mm): Digunakan untuk perangkat kecil, sumber cahaya, modul internal komputer industri, dll.
- IEC 60320 C13/C14: Biasanya digunakan untuk input AC standar komputer industri, tampilan, dan peralatan yang lebih besar .
Blok terminal/blok terminal: Di dalam kabinet kontrol, kabel listrik peralatan sering terhubung ke distributor daya atau pemutus sirkuit melalui blok terminal .
Kabel: Pilih kabel daya (biasanya kawat tembaga yang terdampar) dengan area cross-sectional yang sesuai (spesifikasi AWG) sesuai dengan ukuran saat ini, yang perlu memiliki isolasi yang baik dan sifat retardant api . kabel yang terlindung sering digunakan dalam lingkungan industri untuk meningkatkan kinerja anti-interferensi.
3. Konektor khusus untuk sensor/aktuator (sinyal I/O)
Konektor Lingkaran Industri (Seri M):
M12:
Coding:
- A-coding (3/4/5/8/12 pin): Sensor Universal/Koneksi Sinyal Aktuator .
- B-coding (5 pin): terutama digunakan untuk profibus pa fieldbus .
- D-coding (4 pin): terutama digunakan untuk 100m Ethernet .
- X-coding (8 pin): Dirancang untuk 10 gigabit Ethernet, juga umumnya digunakan untuk sensor yang membutuhkan lebih banyak garis sinyal .
- S-coding (4/5 pin): Didedikasikan untuk catu daya AC (seperti beberapa motor servo) .
- T-coding (5 pin): Didedikasikan untuk catu daya DC .
Connector: Dengan penguncian utas, menyediakan IP67 atau tingkat perlindungan yang lebih tinggi .
M8: Untuk sensor kecil/aktuator .
Kotak persimpangan/Terminal Koneksi Langsung: Beberapa sensor sederhana (seperti sakelar kedekatan, sensor fotoelektrik) sering terhubung langsung ke blok terminal modul I/O PLC atau kotak persimpangan khusus melalui kabel .
4. konektor khusus untuk sumber cahaya penglihatan mesin
- Connector Circular Industri (Seri M): Yang paling umum digunakan adalah M8 (2/3/4 pin) atau M12 (2/4 pin) A-coding, digunakan untuk menghubungkan pengontrol sumber cahaya LED dan sumber cahaya .
- Phoenix Contact / Weidmuller dan konektor terminal lainnya: Terkadang juga digunakan untuk koneksi sinyal daya dan kontrol sumber cahaya .
- Konektor Khusus: Beberapa produsen sumber cahaya menggunakan konektor khusus mereka sendiri .
