Panduan Pembelian Rakitan Kabel Ethernet Otomotif H-MTD+6 MQS untuk Proyek ECU, ADAS, dan Sensor
Panduan praktis untuk memilih rakitan kabel Rosenberger H-MTD+6 MQS untuk Ethernet otomotif, ECU, pengontrol domain, LiDAR, kamera, dan proyek sensor ADAS, termasuk PCM-ZC-0132, PCM-ZC-0133, PCM-ZC-0134, PCM-ZC-0141, PCM-ZC-0139 dan PCM-ZC-0140.
- Jangan perlakukan semua rakitan kabel H-MTD+6 MQS sebagai produk yang sama.
- Beberapa kontak MQS disambungkan untuk daya atau sinyal, ada yang berupa kabel-terbuka, dan ada pula yang dicadangkan tanpa sambungan.
- PCM-ZC-0132 dan PCM-ZC-0133 lebih baik untuk ECU atau integrasi kabel terbuka papan pengontrol.
- PCM-ZC-0134 dan PCM-ZC-0141 lebih baik untuk desain kabel terintegrasi daya dan data.
- PCM-ZC-0139 dan PCM-ZC-0140 menggunakan kontak MQS yang dicadangkan dan tidak boleh digambarkan sebagai kabel Powerpin berkabel.
Definisi Pembeli:Rakitan kabel H-MTD+6 MQS menggabungkan antarmuka data kecepatan tinggi Rosenberger H-MTD-dengan kontak MQS 6 Pin tambahan. Sebelum memesan, pembeli harus mengonfirmasi apakah kontak MQS berkabel,-kabel terbuka, digunakan untuk daya/data, atau hanya disediakan untuk desain di masa mendatang.
Isi
Mulailah dengan Skenario Pembelian, Bukan Hanya Nama Konektornya saja
Saat pembeli menelusuri rakitan kabel Ethernet otomotif H-MTD+6 MQS, nama konektor saja tidak cukup. Dua kabel mungkin menggunakan konektor H-MTD+6, namun satu kabel mungkin memiliki kabel MQS-terbuka, kabel lainnya mungkin mengintegrasikan daya dan data, dan kabel lainnya hanya dapat mencadangkan kontak MQS tanpa kabel internal.
Untuk pembelian, poin terpenting adalah memastikan cara penggunaan kontak MQS 6 Pin. Konektor MQS khusus dan kabel Powerpin MQS mungkin terlihat serupa, namun keduanya tidak dapat dipertukarkan dalam desain harness sebenarnya.
Catatan Pembeli:Sebelum meminta penawaran harga, konfirmasikan jenis kelamin konektor, status pengkabelan MQS, penetapan pin, panjang kabel, dan apakah kabel diperlukan untuk daya, sinyal,-data berkecepatan tinggi, atau reservasi mekanis saja.
Tabel Seleksi Cepat
Gunakan tabel ini sebagai filter pertama sebelum memeriksa gambar, penetapan pin, dan persyaratan konektor sisi kendaraan.
| Model | Direkomendasikan Saat Anda Membutuhkannya | Status MQS |
|---|---|---|
| PCM-ZC-0132 | H-MTD+6 hingga H-MTD betina ditambah kabel terbuka 6 Pin | Kawat terbuka |
| PCM-ZC-0133 | H-MTD+6 ke H-MTD jantan ditambah kabel terbuka 6 Pin | Kawat terbuka |
| PCM-ZC-0134 | Port Ganda H-MTD dengan kabel daya/data MQS ke H-MTD betina | Kabel |
| PCM-ZC-0141 | Port Ganda H-MTD dengan kabel daya/data MQS ke H-MTD male | Kabel |
| PCM-ZC-0139 | Port Ganda H-MTD ke Port Ganda H-MTD, hanya MQS yang dipesan | Dicadangkan / tidak berkabel |
| PCM-ZC-0140 | Port Ganda H-MTD ke dua konektor perempuan H-MTD, hanya MQS yang dicadangkan | Dicadangkan / tidak berkabel |
Jenis Kabel H-MTD+6 MQS Dijelaskan untuk Pembeli
Untuk tim pembelian, cara paling berguna untuk membandingkan rakitan kabel H-MTD+6 MQS adalah dengan mengklasifikasikannya berdasarkan fungsi pengkabelan, bukan hanya nama konektornya. Tampilan H-MTD+6 yang sama mungkin mewakili desain kabel internal yang berbeda.
Jenis Kawat Terbuka
Terbaik untuk proyek teknik di mana kabel 6 Pin MQS perlu dihubungkan ke PCB, ECU, modul daya, atau pengontrol khusus. Pembeli harus mengkonfirmasi pinout dan warna kawat sebelum produksi.
Tipe Terintegrasi Daya/Data
Paling baik bila satu unit kabel harus membawa data-H{-MTD berkecepatan tinggi bersama dengan kabel daya tambahan atau sinyal. Ini biasanya digunakan dalam integrasi sensor, kamera, LiDAR dan ECU.
Tipe MQS yang Dicadangkan
Paling baik bila antarmuka konektor mekanis memerlukan posisi kontak MQS, namun desain saat ini tidak memerlukan kabel daya atau sinyal melalui kontak tersebut.
Tiga Skenario Pembelian Umum
1. Kawat Terbuka untuk ECU atau Papan Pengontrol
Pilih PCM-ZC-0132 atau PCM-ZC-0133 ketika proyek memerlukan kabel kabel terbuka 6 Pin untuk integrasi tingkat daya, sinyal, atau papan khusus.
2. Daya dan Data dalam Satu Kabel
Pilih PCM-ZC-0134 atau PCM-ZC-0141 ketika kontak MQS sebenarnya disambungkan untuk integrasi daya/data dengan transmisi kecepatan tinggi H-MTD.
3. MQS yang Dicadangkan untuk Desain Masa Depan
Pilih PCM-ZC-0139 atau PCM-ZC-0140 ketika bagian MQS diperlukan secara mekanis namun saat ini tidak diperlukan kabel daya atau sinyal.
Opsi Perakitan Kabel H-MTD+6 MQS
Rakitan Kabel Powerpin Kawat Terbuka: PCM-ZC-0132 dan PCM-ZC-0133
Kedua model ini cocok ketika pembeli membutuhkan antarmuka H-MTD+6 di satu sisi dan konektor H-MTD terpisah ditambah kabel terbuka 6 Pin di sisi lainnya. Perbedaan pembelian utama adalah jenis kelamin konektor: PCM-ZC-0132 menggunakan keluaran H-MTD perempuan, sedangkan PCM-ZC-0133 menggunakan keluaran H-MTD laki-laki.
Untuk versi kabel{0}}terbuka, pembeli harus memberikan penetapan pin yang jelas sebelum produksi. Dalam desain yang tercantum, kabel daya dan sinyal dapat menggunakan pengukur kabel yang berbeda, seperti 20AWG untuk daya dan 22AWG untuk sinyal atau data tergantung pada kebutuhan pelanggan.
PCM-ZC-0132
H-MTD+6 betina ke H-MTD betina ditambah kabel terbuka 6 Pin.
PCM-ZC-0133

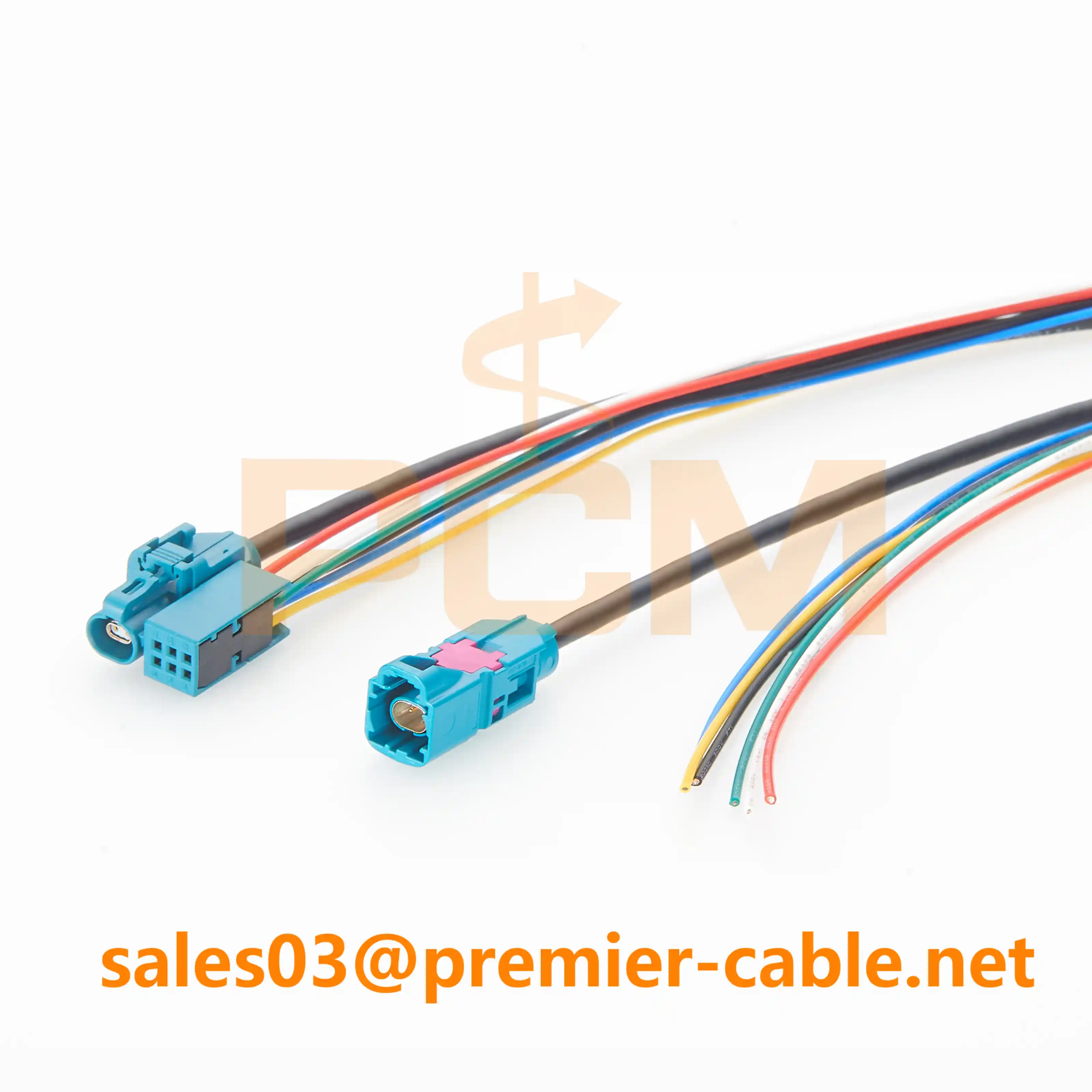

H-MTD+6 betina ke H-MTD jantan ditambah kabel terbuka 6 Pin.
Rakitan Kabel Terintegrasi Daya/Data: PCM-ZC-0134 dan PCM-ZC-0141
Model ini lebih cocok bila kontak MQS diperlukan untuk integrasi daya dan sinyal sebenarnya. Struktur kabel menggunakan konduktor 20AWG untuk daya dan konduktor 22AWG untuk data atau sinyal sesuai dengan desain kabel proyek.
Gunakan grup ini bila pembeli menginginkan rakitan kabel ringkas untuk-transmisi data H-MTD berkecepatan tinggi dan kabel tambahan. Hal ini dapat mengurangi perutean harness terpisah dalam proyek integrasi ADAS, LiDAR, kamera, ECU, dan sensor.
PCM-ZC-0134
Port Ganda H-MTD+6 ke H-MTD betina dengan kontak MQS berkabel.
PCM-ZC-0141
Port Ganda H-MTD+6 ke H-MTD jantan dengan kontak MQS berkabel.
Port Ganda H-MTD dengan Kontak MQS Cadangan: PCM-ZC-0139 dan PCM-ZC-0140
Model ini mencakup posisi kontak MQS 6 Pin, tetapi kontak MQS dicadangkan dan tidak berkabel. Mereka harus dipilih ketika pembeli membutuhkan antarmuka mekanis atau ruang ekspansi di masa depan, bukan ketika diperlukan kabel listrik atau sinyal langsung.
Perbedaan ini penting untuk akurasi pembelian. Jika proyek memerlukan penyaluran daya aktual melalui kontak MQS, pilih desain Kabel Daya/Terintegrasi Data, bukan desain MQS yang dipesan.
PCM-ZC-0139
Port Ganda H-MTD ke Port Ganda H-MTD, MQS dicadangkan dan tidak menggunakan kabel.
PCM-ZC-0140

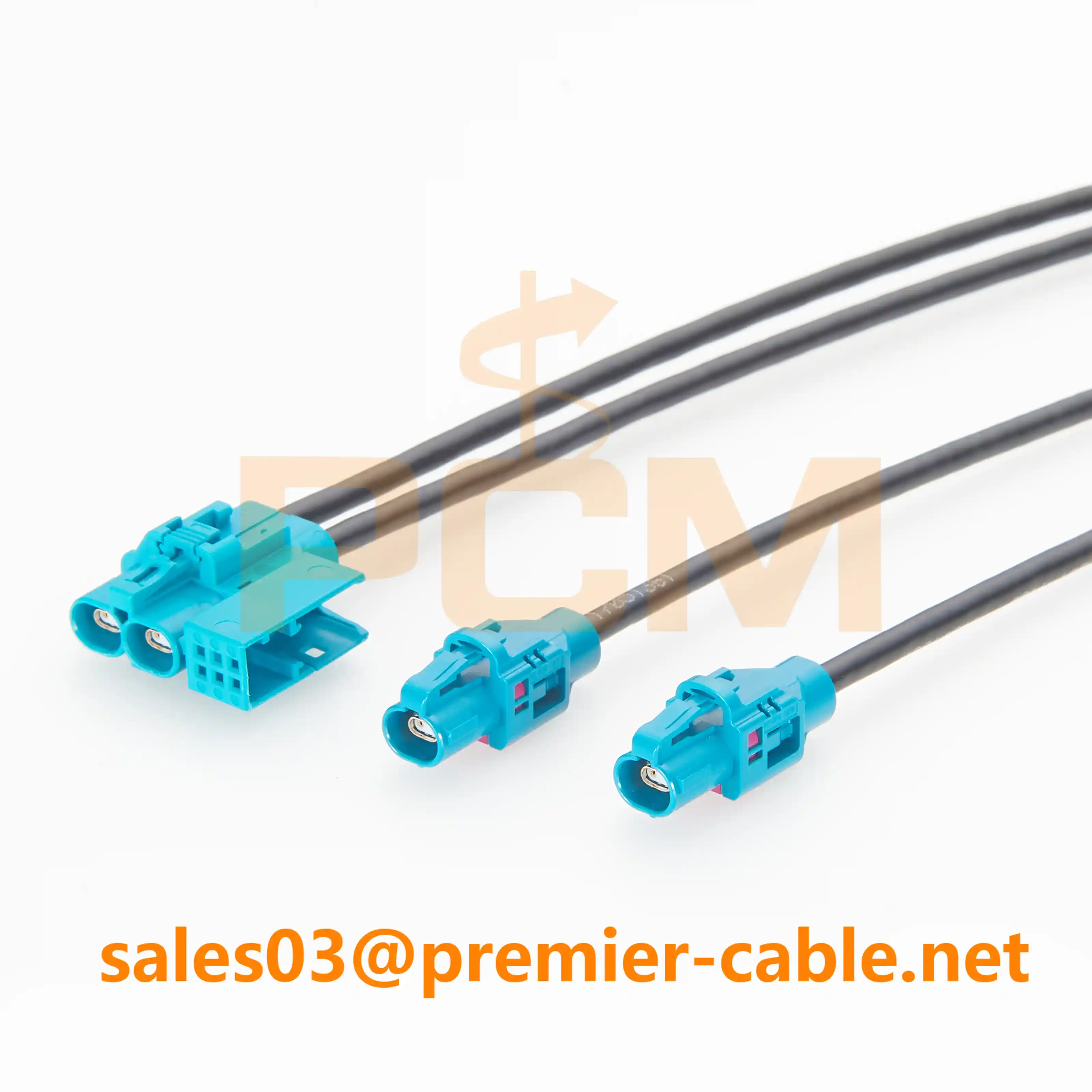

Port Ganda H-MTD ke dua konektor perempuan H-MTD, MQS dicadangkan dan tidak berkabel.
Model-oleh-Catatan Pembelian Model
PCM-ZC-0132
Pilih model ini ketika proyek memerlukan H-MTD+6 di satu sisi, output perempuan H-MTD di sisi lain, dan kabel terbuka 6 Pin untuk integrasi khusus.
PCM-ZC-0133
Pilih model ini ketika proyek memerlukan keluaran laki-laki H-MTD dan bukan keluaran perempuan, dengan tetap mempertahankan desain kabel-terbuka 6 Pin.
PCM-ZC-0134
Pilih model ini bila konektor H-MTD Port Ganda dengan kontak MQS berkabel diperlukan dan sisi H-MTD sebaliknya harus betina.
PCM-ZC-0141
Pilih model ini ketika proyek memerlukan Port Ganda H-MTD dengan kontak MQS berkabel dan output konektor laki-laki H-MTD.
PCM-ZC-0139
Pilih model ini ketika kedua sisi memerlukan konektor Dual Port H-MTD dan kontak MQS 6 Pin hanya dicadangkan, bukan berkabel.
PCM-ZC-0140
Pilih model ini ketika antarmuka H-MTD Port Ganda perlu dipisahkan menjadi dua konektor perempuan H-MTD, dengan kontak MQS dicadangkan dan tidak berkabel.
Apa yang Harus Dikonfirmasi Sebelum Meminta Penawaran
RFQ yang jelas membantu mengurangi-dan-komunikasi bolak-balik dan mencegah pemilihan konektor yang salah. Sebelum meminta penawaran, siapkan informasi berikut jika tersedia.
- Gambar model atau konektor yang diperlukan
- Panjang kabel dan lingkungan perutean
- H-Jenis kelamin konektor MTD: konektor pria atau jack wanita
- Apakah kontak MQS berkabel,-terbuka, atau hanya dicadangkan
- Penetapan pin dan definisi kelistrikan
- Persyaratan pengukur kabel listrik, seperti 20AWG
- Persyaratan kabel sinyal atau data, seperti 22AWG
- Persyaratan kuantitas, pelabelan, pengemasan dan pengujian
Kesalahan Umum Saat Membeli Rakitan Kabel H-MTD+6 MQS
- Dengan asumsi setiap kabel H-MTD+6 tahan air.
- Dengan asumsi setiap kontak MQS terhubung dengan kabel daya.
- Steker jantan dan jack betina H-MTD yang membingungkan.
- Memilih desain Port Ganda H-MTD ketika kabel-port H-MTD tunggal diperlukan.
- Hanya mengirim foto konektor tanpa pinout atau definisi kabel.
Untuk menghindari pembelian yang salah, selalu konfirmasikan nomor komponen konektor, panjang kabel, status kabel MQS, dan penetapan pin akhir sebelum produksi.
Aplikasi Khas berdasarkan Sistem Kendaraan
ECU dan Pengontrol Domain
Digunakan untuk-koneksi data berkecepatan tinggi dan kabel tambahan antara ECU, pengontrol zona, dan modul komputasi terpusat.
Sensor LiDAR dan ADAS
Cocok untuk modul sensor yang memerlukan koneksi Ethernet-berkecepatan tinggi yang ringkas dengan integrasi daya atau sinyal.
Sistem Kamera Otomotif
Digunakan dalam modul kamera, sistem-pandangan sekeliling, dan platform persepsi yang memerlukan tautan-kecepatan tinggi-otomotif kompak.
Jaringan Ethernet Kendaraan
Mendukung komunikasi{0}kecepatan tinggi antara sensor, pengontrol, dan perangkat Ethernet otomotif dalam arsitektur kendaraan modern.
Pertanyaan yang Sering Diajukan
Apakah setiap kabel H-MTD+6 MQS merupakan kabel Powerpin?
Tidak. Beberapa rakitan kabel H-MTD+6 MQS menggunakan kontak MQS berkabel untuk daya atau sinyal, sementara yang lain menggunakan kabel-terbuka atau kontak MQS tak berkabel yang dicadangkan.
Apa perbedaan antara kabel terbuka dan MQS cadangan?
Kabel terbuka berarti kabel MQS dikeluarkan untuk koneksi khusus. MQS yang dicadangkan berarti posisi kontak disimpan secara mekanis tetapi tidak terhubung secara internal.
Bisakah pin MQS membawa daya?
Ya, jika kabel dirancang dan dihubungkan untuk daya. Misalnya, beberapa desain menggunakan konduktor 20AWG untuk daya dan konduktor 22AWG untuk sinyal atau data. Definisi akhir harus mengikuti desain kelistrikan pelanggan.
Bisakah panjang kabel dan pinout disesuaikan?
Ya. Panjang kabel, jenis konektor, penetapan pin, pengukur kawat, pelindung, label dan kemasan dapat disesuaikan sesuai dengan kebutuhan proyek.
Informasi apa yang harus saya kirimkan untuk penawaran?
Silakan kirim jenis konektor, panjang kabel, jenis kelamin H-MTD, status kabel MQS, pinout, kuantitas, dan persyaratan pengujian atau pelabelan yang diperlukan.
Butuh Rakitan Kabel Ethernet Otomotif H-MTD+6 MQS?
Premier Cable memasok rakitan kabel Ethernet otomotif H-MTD+6 MQS untuk ECU, pengontrol domain, LiDAR, kamera, sensor ADAS, dan proyek Ethernet kendaraan. Tersedia rakitan kabel standar dan khusus.
- Rakitan kabel-kabel H-MTD+6 MQS terbuka
- Rakitan kabel H-MTD+6 terintegrasi daya/data
- Rakitan kabel MTD Port Ganda H-dengan kontak MQS yang dicadangkan
- Panjang khusus, penetapan pin, jenis konektor, pelabelan, dan kemasan tersedia
Sumber Rakitan Kabel H-MTD+6 MQS dari Premier Cable
Kabel Utamamenyediakan rakitan kabel otomotif berkecepatan tinggi-untuk ECU, ADAS, LiDAR, kamera, pengontrol domain, dan aplikasi Ethernet otomotif.
