Apa itu simulator radar dan ecdis?

Simulator Radar dan ECDIS adalah sistem yang dirancang untuk mensimulasikan operasi navigasi dan keselamatan kapal. Ini terutama digunakan untuk melatih anggota awak tentang cara menggunakan peralatan radar dan elektronik dan peralatan sistem informasi (ECDIS) secara efektif untuk memastikan keselamatan navigasi. Simulator semacam itu biasanya mengandung lingkungan laut nyata, kondisi cuaca, dan skenario navigasi yang kompleks untuk membantu anggota kru meningkatkan kemampuan mereka untuk mengatasi kondisi navigasi yang kompleks di lingkungan yang disimulasikan.

Konektor dan kabel apa yang dibutuhkan?

1. Kabel transmisi data

• Kabel Ethernet: Digunakan untuk komunikasi data antara simulator dan komputer lain, sistem pemantauan, dan sensor. Kabel CAT5E, CAT6, atau CAT6A Ethernet biasanya digunakan untuk mengirimkan data berkecepatan tinggi. Jenis konektor: steker RJ45, digunakan untuk koneksi jaringan.

• Kabel serat optik: Untuk sistem dengan persyaratan bandwidth yang lebih tinggi, terutama data radar dengan volume data besar, kabel serat optik dapat digunakan untuk transmisi jarak jauh. Konektor konektor: LC, SC, atau konektor ST.

2. Kabel sinyal analog

• Kabel koaksial: Digunakan untuk menghubungkan peralatan transmisi sinyal radar dan mengirimkan sinyal analog dari gelombang radar. Jenis konektor: BNC, tipe-N, atau konektor SMA, biasanya digunakan untuk transmisi sinyal antara sensor radar dan simulator.

3. Kabel Daya

• Kabel Daya: Sistem catu daya menyediakan daya untuk peralatan simulator. Kabel daya AC standar biasanya digunakan, tergantung pada kebutuhan daya simulator (seperti 110V atau 220V). Jenis konektor: C13/C14 (umum dalam peralatan komputer), atau konektor daya industri lainnya.

4. USB dan kabel serial

• Kabel USB: Digunakan untuk menghubungkan perangkat input eksternal seperti konsol simulator, keyboard, tikus, atau perangkat keras eksternal lainnya (seperti penerima GPS). Jenis Connector: USB-A, USB-B, atau USB-C.

• Serial Cable (RS232/RS485): Digunakan untuk menghubungkan perangkat yang lebih lama atau peralatan industri, terutama untuk mengirimkan sinyal kecepatan yang lebih rendah, seperti beberapa sistem radar atau instrumen navigasi. Jenis Connector: DB9, DB25, RJ45.

5. Kabel Video dan Tampilan Kabel

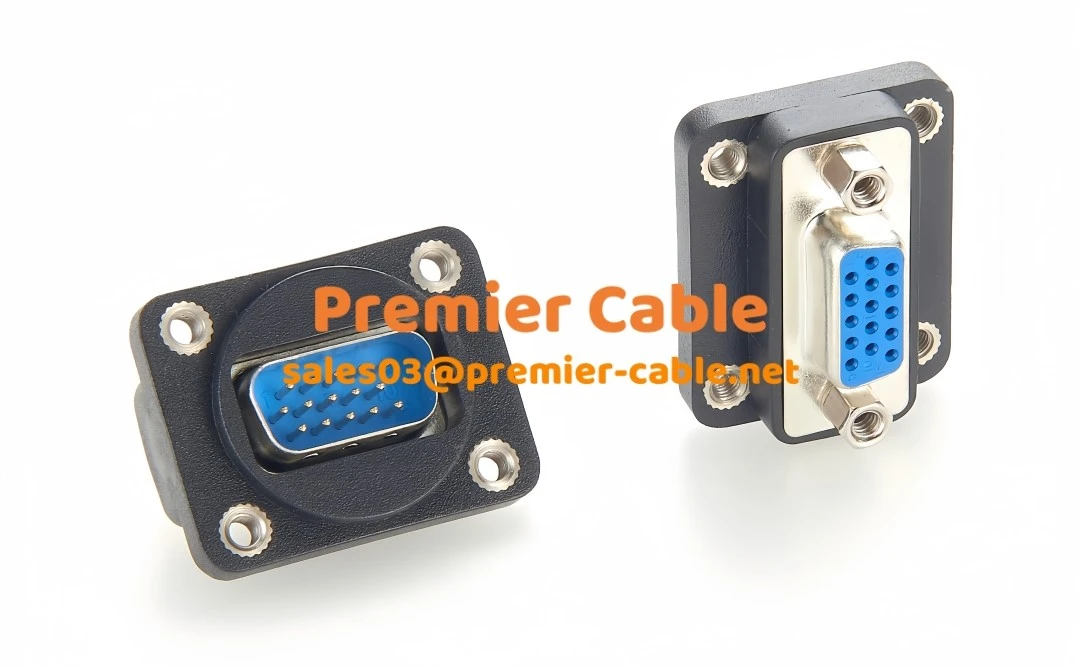

• Kabel HDMI atau DisplayPort: Digunakan untuk menghubungkan simulator ke perangkat tampilan (seperti layar besar atau proyektor) untuk menampilkan gambar radar simulasi atau bagan elektronik. Jenis Connector: HDMI, DisplayPort, VGA, dll.

• Kabel DVI: Digunakan untuk beberapa perangkat tampilan yang lebih tua, dan juga dapat digunakan dalam sistem simulator.

6. Kabel Antarmuka Sensor

• Kabel Bus Can: Dalam beberapa simulator, sistem bus CAN dapat digunakan untuk menghubungkan berbagai sensor dan perangkat, terutama dalam sistem kontrol. Jenis Connector: DB9, DB25, M12 atau konektor kelas industri lainnya.

7. Kabel Input dan Output Audio dan Video

• Kabel audio: Digunakan untuk output suara atau input dalam simulator (seperti suara alarm atau perintah suara). Jenis Connector: plug 3.5mm, XLR, RCA, dll.

8. Konversi sinyal analog dan digital

• Jika simulator mendukung konversi analog dan digital dari data radar, konverter sinyal khusus dapat digunakan untuk menerima dan memproses sinyal analog dari radar atau sensor lain dan mengubahnya menjadi data digital. Jenis Connector: Konektor yang cocok dengan sumber sinyal (seperti radar) dan antarmuka simulator (misalnya, BNC, tipe-n, dll.).
