Ada berbagai jenis antarmuka kamera industri, menyediakan metode koneksi dan kemampuan transmisi berbeda untuk skenario dan kebutuhan aplikasi berbeda. Berikut ini adalah beberapa jenis antarmuka kamera industri yang umum:

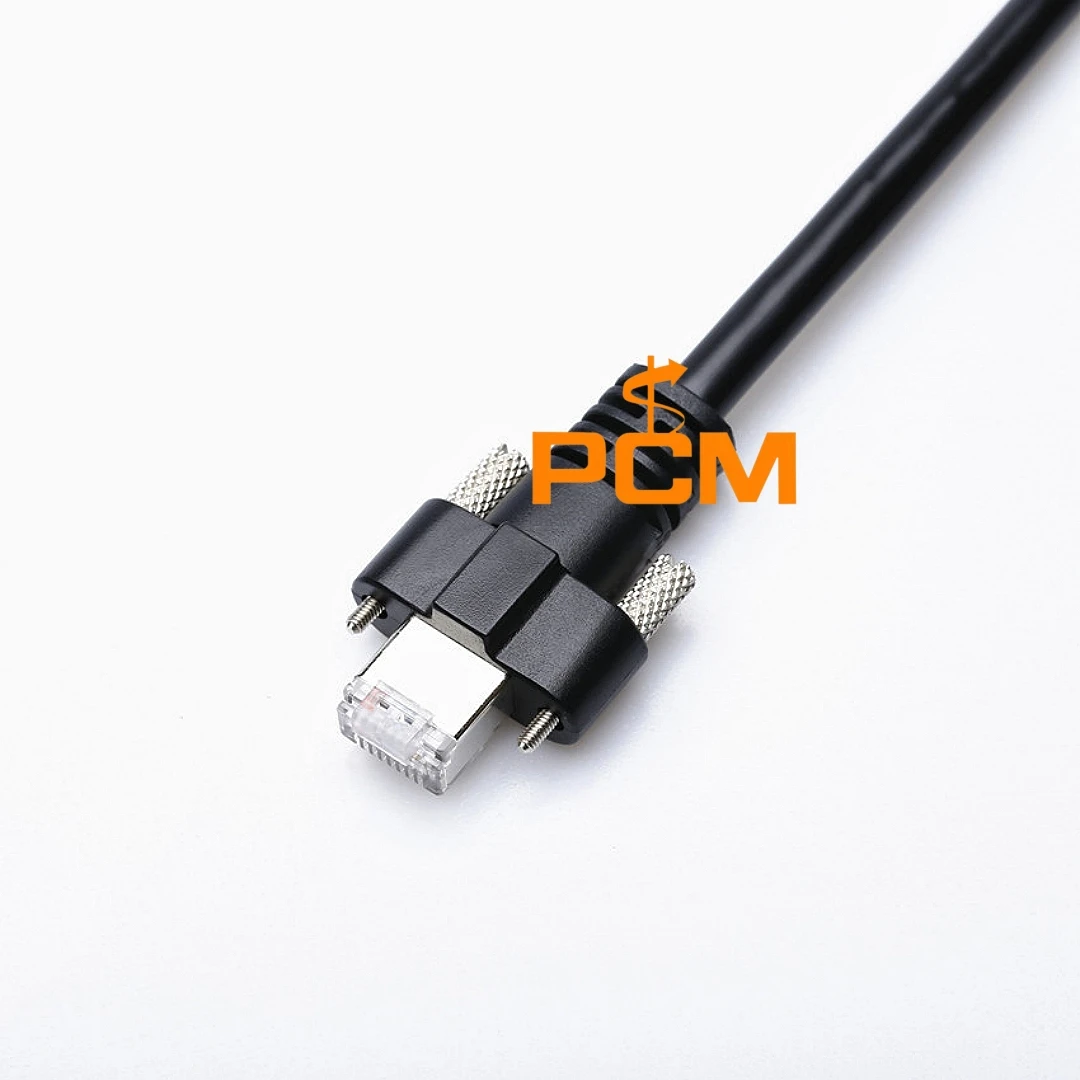

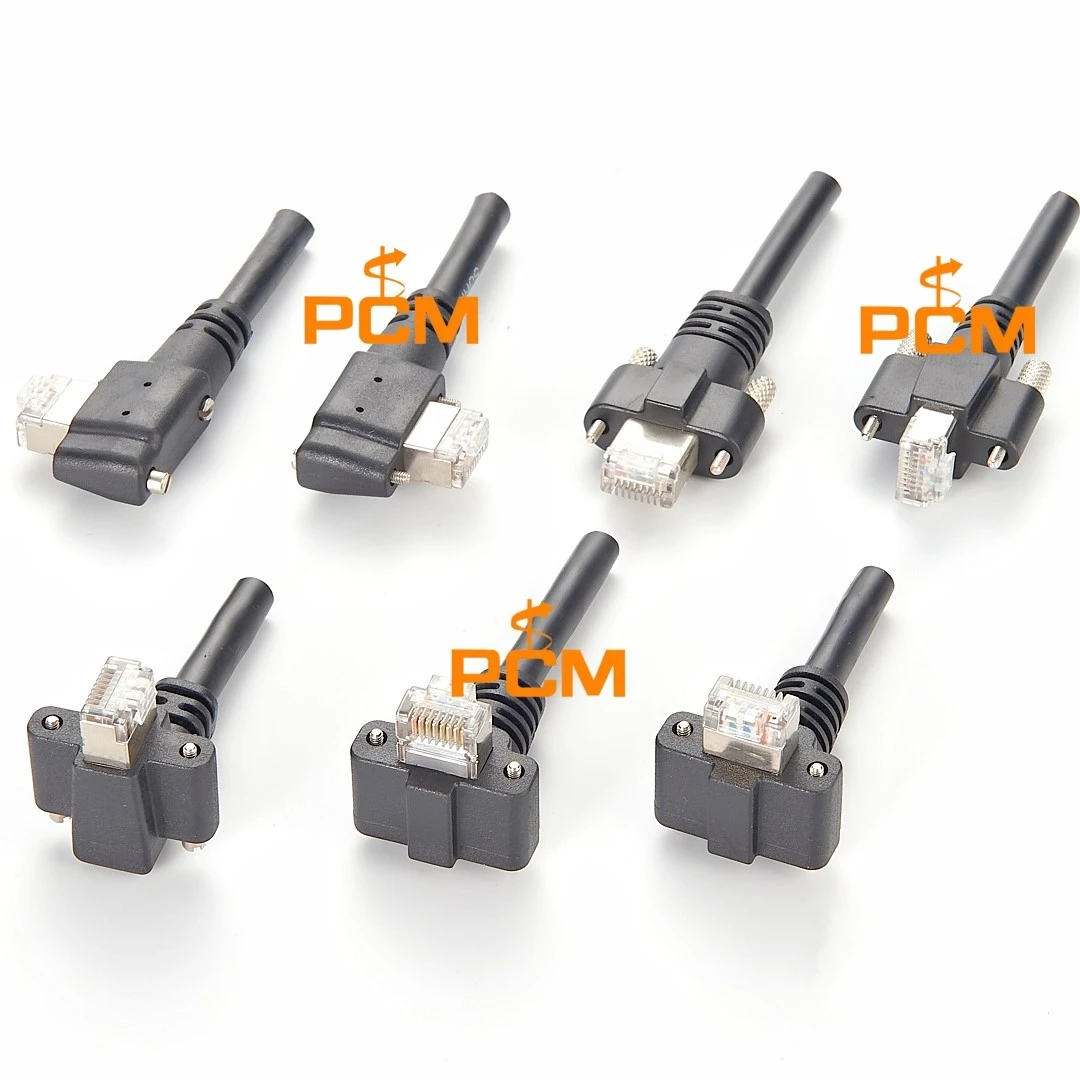

1. Visi GigE (Gigabit Ethernet)
Kecepatan transmisi: maksimum 1 Gbps (Gigabit Ethernet), mendukung transmisi jarak jauh (maksimum 100 meter).
Fitur: Protokol Ethernet standar, cocok untuk sebagian besar aplikasi visi industri. Data dan daya (PoE) dapat ditransmisikan secara bersamaan melalui kabel Ethernet.
Aplikasi: Cocok untuk otomatisasi, penglihatan robot, pemeriksaan kualitas, keamanan, dan acara lain yang memerlukan bandwidth tinggi dan transmisi jarak jauh.
2. Visi USB3 (USB 3.0)
Kecepatan transmisi: maksimum 5 Gbps.
Fitur: Menggunakan protokol USB 3.0, menyediakan transmisi data berkecepatan tinggi, koneksi mudah, dan kompatibilitas yang baik. USB3 Vision adalah standar USB untuk aplikasi visi mesin yang memenuhi kebutuhan kamera industri.
Aplikasi: Cocok untuk aplikasi visi industri dengan kebutuhan bandwidth sedang, seperti inspeksi, pengukuran, dan pemantauan otomatis.
3. Tautan Kamera
Kecepatan transmisi: maksimum 10 Gbps (tergantung versi protokol).
Fitur: Dirancang untuk transmisi data gambar berkecepatan tinggi, biasanya digunakan dalam aplikasi industri berkecepatan tinggi dan beresolusi tinggi. Menggunakan konektor dan kabel khusus, cocok untuk transmisi jarak pendek.
Aplikasi: Digunakan dalam aplikasi pencitraan berkecepatan tinggi seperti akuisisi gambar resolusi tinggi, deteksi definisi tinggi, pencitraan medis, dan penelitian ilmiah.
4. CoaXPress (CXP)
Kecepatan transmisi: Maksimum 12,5 Gbps (setiap saluran dapat mendukung kecepatan yang lebih tinggi, dan beberapa saluran dapat digunakan secara kombinasi).
Fitur: Antarmuka berkecepatan tinggi berdasarkan kabel koaksial, mendukung transmisi jarak jauh (hingga 40 meter). Mendukung gambar resolusi tinggi dan streaming video berkecepatan tinggi, dan dapat menyediakan bandwidth yang sangat tinggi.
Aplikasi: Cocok untuk akuisisi dan analisis gambar berkecepatan tinggi, seperti deteksi kecepatan tinggi, pemantauan video waktu nyata, pencitraan 3D, dll.
5. LVDS (Sinyal Diferensial Tegangan Rendah)
Kecepatan transmisi: Tergantung aplikasinya, biasanya antara ratusan megabit dan beberapa gigabit.
Fitur: Antarmuka LVDS digunakan untuk transmisi sinyal diferensial tegangan rendah dan memiliki kemampuan anti-interferensi yang baik. Biasanya terintegrasi erat dengan kamera industri dan tidak memerlukan konektor eksternal tambahan.
Aplikasi: Digunakan untuk kamera industri yang lebih ringkas, banyak digunakan dalam instrumen presisi, peralatan deteksi, penglihatan robot, dan kesempatan lainnya.
6. Kawat Api (IEEE 1394)
Kecepatan transmisi: Maksimum 800 Mbps (FireWire 800).
Fitur: Meskipun tidak sepopuler antarmuka lainnya (seperti USB3.0 dan GigE), FireWire pernah menjadi antarmuka umum untuk kamera industri awal. Ini dapat mendukung kecepatan transfer data yang tinggi dan memungkinkan perangkat untuk terhubung.
Aplikasi: Cocok untuk aplikasi bandwidth rendah hingga menengah seperti visi mesin, pemantauan, dan pemrosesan gambar.
7. Saluran Fibre
Kecepatan transmisi: Hingga 32 Gbps.
Fitur: Terutama digunakan pada perangkat komputasi dan penyimpanan berkinerja tinggi, cocok untuk aplikasi dengan kebutuhan real-time dan bandwidth yang sangat tinggi. Menggunakan teknologi transmisi serat optik, dapat mengirimkan data dalam jumlah besar.
Aplikasi: Sering digunakan dalam bidang profesional yang memerlukan kecepatan transfer data yang sangat tinggi, seperti pencitraan medis, pencitraan penelitian ilmiah, dan sistem inspeksi industri besar.
8. MIPI CSI (Antarmuka Serial Kamera Antarmuka Prosesor Industri Seluler)
Kecepatan transmisi: Hingga 10 Gbps.
Fitur: Antarmuka MIPI CSI terutama digunakan untuk sensor gambar pada perangkat elektronik konsumen seperti ponsel dan tablet, tetapi juga digunakan pada beberapa kamera industri tertanam. Mendukung transmisi multi-saluran dan kecepatan tinggi, dan cocok untuk aplikasi dengan persyaratan kualitas gambar tinggi.
Aplikasi: Cocok untuk visi mesin tertanam, mengemudi otonom, visi robot dan aplikasi lainnya.
9. SATA (Serial ATA)
Kecepatan transmisi: hingga 6 Gbps (SATA III).
Fitur: Antarmuka SATA umumnya digunakan untuk perangkat penyimpanan, tetapi juga dapat digunakan untuk menghubungkan beberapa kamera industri atau sistem kamera, terutama dalam aplikasi yang memerlukan perekaman jangka panjang.
Aplikasi: Cocok untuk skenario di mana sejumlah besar data disimpan dan diproses, seperti sistem penyimpanan video pengawasan, inspeksi dan produksi otomatis, dll.
Ringkasan:
Antarmuka kamera industri yang berbeda memberikan kecepatan transmisi data, bandwidth, dan dukungan aplikasi yang berbeda. Memilih antarmuka yang tepat bergantung pada persyaratan aplikasi (seperti kecepatan transmisi, jarak, kompatibilitas perangkat, dll.):
- GigE Vision cocok untuk transmisi jarak jauh dan lingkungan Ethernet standar.
- USB3 Vision menyediakan koneksi yang nyaman dan berkecepatan tinggi untuk aplikasi berukuran kecil dan menengah.
- Camera Link dan CoaXPress cocok untuk aplikasi dengan persyaratan tinggi untuk kecepatan tinggi dan resolusi tinggi.
- LVDS dan FireWire cocok untuk lingkungan industri tertentu dan aplikasi skala kecil.
Oleh karena itu, memilih antarmuka yang tepat harus mempertimbangkan persyaratan spesifik aplikasi dan konfigurasi sistem.
