Prinsip dasar
Canbus adalah protokol multi-host, yang berarti bahwa perangkat apa pun (simpul) dapat mengirim dan menerima pesan di bus . pesan dikirim dengan penyiaran, dan semua node dapat menerima dan memutuskan apakah akan memproses pesan-pesan ini.
Metode komunikasi
- Bingkai pesan:CanBus menggunakan bingkai standar dan format bingkai yang diperluas . bingkai standar memiliki 11- bit identifikasi, dan bingkai yang diperluas memiliki 29- bit identifikasi .
- Tingkat data (baud rate):Canbus mendukung beberapa kecepatan data, yang paling umum adalah 125 kbps, 250 kbps dan 500 kbps . maksimum dapat mencapai 1 mbps .
- Panjang Data (DLC):Setiap pesan dapat berisi 0 hingga 8 byte data .
- Fitur utama
1. real-time: CANBUS memiliki kinerja real-time yang tinggi dan cocok untuk aplikasi penundaan-sensitif .
2. Deteksi dan penanganan kesalahan: CANBUS memiliki mekanisme deteksi dan penanganan kesalahan yang kuat, termasuk pemeriksaan CRC, isian bit, kesalahan konfirmasi dan kesalahan bentuk .
3. Arsitektur multi-master: Node apa pun dapat mengirim pesan, dan ada mekanisme arbitrase untuk menentukan node mana yang memiliki prioritas di bus .
4. Keandalan: Canbus berkinerja baik di lingkungan yang berisik dan banyak digunakan untuk komunikasi antara unit kontrol elektronik otomotif (ECUS) .
Area aplikasi
Industri otomotif
SED untuk unit kontrol engine (ECUS), transmisi, sistem ABS, AC, kontrol pencahayaan, dll .
Peralatan medis
digunakan untuk transmisi data antara berbagai instrumen medis dan peralatan .
Otomatisasi Industri
digunakan untuk kontrol robot, komunikasi antara PLC (pengontrol logika yang dapat diprogram), jaringan sensor, dll .
Aerospace
digunakan untuk komunikasi antara sistem internal pesawat terbang, seperti sensor, sistem kontrol, dll .
Informasi terperinci produk
Untuk membantu pengguna lebih memahami dan membandingkan berbagai produk, kami telah membuat halaman ikhtisar . di bawah ini adalah pengenalan konektor komunikasi CAN .
Kategori Adaptor Canbus DB9
Ini adalah resistor terminal yang digunakan dalam jaringan area controller (CANBUS) . fungsi utamanya adalah untuk memastikan transmisi sinyal yang benar dan mencegah kesalahan data yang disebabkan oleh refleksi sinyal .
- Skenario Aplikasi
Otomasi Industri: Dalam Sistem Otomasi Pabrik, Canbus banyak digunakan untuk komunikasi antar perangkat . resistor terminasi memastikan keandalan transmisi data .
Elektronik Otomotif: Mobil Modern Gunakan jaringan canbus untuk menghubungkan ECUS (unit kontrol elektronik) dan subsystems lainnya . 120 ω resistor terminasi adalah komponen kunci dari sistem ini .
Sistem tertanam: Dalam pengembangan sistem tertanam, adaptor canbus digunakan untuk tujuan pengujian dan debugging .
Db9 betina 9 pin ke blok terminal dapat terminator
Adaptor bus CAN D-Sub DB9 betina menjadi threadless 9- blok terminal pin adalah solusi yang nyaman untuk mengonversi antarmuka db9 menjadi {9- pin terminal blok untuk penulisan cepat dan mudah ke dalam {{5} {{{{{{{{{{{{{{{{{keduanya mendadak ke-kedua, keduanya, di mana saja, di mana semua netor, Resistor terminasi TB-DB9TO9Can cocok untuk ujung kabel CAN atau untuk node kaleng yang tidak memiliki resistor terminasi internal .
- Skenario Aplikasi
Otomasi Industri: Hubungkan PLC, Sensor, dan Aktuator .
Elektronik Otomotif: Diagnosa dan Debug Sistem Elektronik Otomotif .
Perangkat Medis: Connect and Debug Perangkat Medis .
Robotika: Sederhanakan Pengkabelan untuk Sistem Robotik .
Akuisisi dan Pemantauan Data: Transmit Sensor Data .
Labs dan R&D: Berikan cara fleksibel untuk menghubungkan perangkat .
Can Bus D-Sub 9 Pin DB9 Y Kabel Pembagi
Konektor pria ke 2 wanita
BIS BUS D-SUB 9- PIN DB9 Y Kabel splitter biasa digunakan untuk menghubungkan perangkat bus Can . dapat membagi konektor db9 menjadi dua, memungkinkan dua perangkat dapat dihubungkan ke bus 6 {{{5} {{5} yang sama dengan a. splitter dapat menyederhanakan kabel dan mengurangi jumlah konektor, tetapi perlu untuk memastikan bahwa beban bus dan laju komunikasi tidak terpengaruh .
- Fitur:
Konektor ganda: satu konektor pria DB9 dan dua konektor wanita DB9, memungkinkan dua perangkat dapat dihubungkan secara bersamaan .
Bahan berkualitas tinggi: Gunakan hKabel terlindung berkualitas IGH untuk memastikan integritas sinyal dan mengurangi interferensi elektromagnetik (EMI) .
Rugged dan tahan lama: Konektor mengadopsi perumahan logam padat, yang tahan lama dan cocok untuk lingkungan industri .
Kompatibilitas Kuat: Kompatibel dengan sebagian besar perangkat dan protokol bus Can (seperti Canopen, DeviceNet, SAE J1939) .
D-Sub 9 Pin Kabel Ekstensi Bus Pria ke Wanita adalah kabel berkualitas tinggi yang digunakan untuk menghubungkan dan memperluas perangkat jaringan controller (Can Bus) . memiliki d-sub-sub 9- pin antarmuka pria dan wanita dan dapat digunakan secara luas dalam elektronik otomotif, otomatisasi industri, dan peralatan medis.}}}}}}}}}}}}}}}} {6} Stabilitas transmisi sinyal dan fleksibilitas koneksi perangkat .
DB9 ke RJ45 Canbus Cable
DB9 ke RJ45 Canbus Cable digunakan untuk menghubungkan perangkat CANBUS dengan antarmuka DB9 ke perangkat dengan antarmuka RJ45 . Kabel ini umumnya ditemukan dalam sistem kontrol industri, sistem elektronik otomotif, dan aplikasi lain yang memerlukan komunikasi CANBUS .
- Skenario aplikasi:
Otomasi Industri: Digunakan untuk Menghubungkan PLC (Pengontrol Logika yang Dapat Diprogram) dan Peralatan Industri Lainnya .
Elektronik Otomotif: Digunakan untuk komunikasi antara berbagai modul elektronik di dalam kendaraan .
Aplikasi lain: termasuk otomatisasi bangunan, peralatan medis, dll .
DB9 Terminal Resistor
DB9 Resistor terminal pria umumnya digunakan dalam antarmuka komunikasi serial RS -232 untuk memberikan penghentian listrik dan mencegah refleksi sinyal . yang biasa digunakan dalam RS -232 yang dapat meningkatkan sinyal untuk meningkatkan sinyal. integritas .
Resistansi resistor terminal biasanya dicocokkan dengan impedansi karakteristik dari jalur transmisi . untuk rs -232 antarmuka komunikasi, nilai resistor terminal umum adalah 120 ohm .
DB9 Resistor Terminal Pria
DB9 Resistor Terminal Wanita
Kabel bus D-Sub 9 Pin Can Bus dan Lin
D-Sub 9 Pin CAN Bus to LIN Bus Cable is a special cable used to interconnect CAN bus devices with LIN bus devices. The cable uses a standard D-Sub 9-pin connector, with one end connected to the CAN bus (including CAN_L, CAN_H and ground pins) and the other end connected to the LIN bus (including LIN signal, ground and power pin) . Kabel ini dirancang untuk mencapai transmisi data yang andal antara dua protokol komunikasi yang berbeda dalam sistem otomasi otomasi dan industri yang kompleks .
Lin, (jaringan interkoneksi lokal) Bus adalah protokol komunikasi jaringan sistem elektronik berbiaya rendah dan berkecepatan rendah . Lin Bus dirancang untuk menyederhanakan komunikasi antara unit kontrol elektronik yang berbeda (ECU) di dalam mobil dan merupakan suplemen untuk (Controller Area Network) bus .
- Keuntungan:
Implementasi berbiaya rendah, cocok untuk skenario aplikasi yang sensitif terhadap biaya .
Pengkabelan Sederhana, Mengurangi Kompleksitas dan Biaya Instalasi .
Komunikasi data berkecepatan rendah yang andal, memenuhi kebutuhan transmisi data kritis non-real-time .

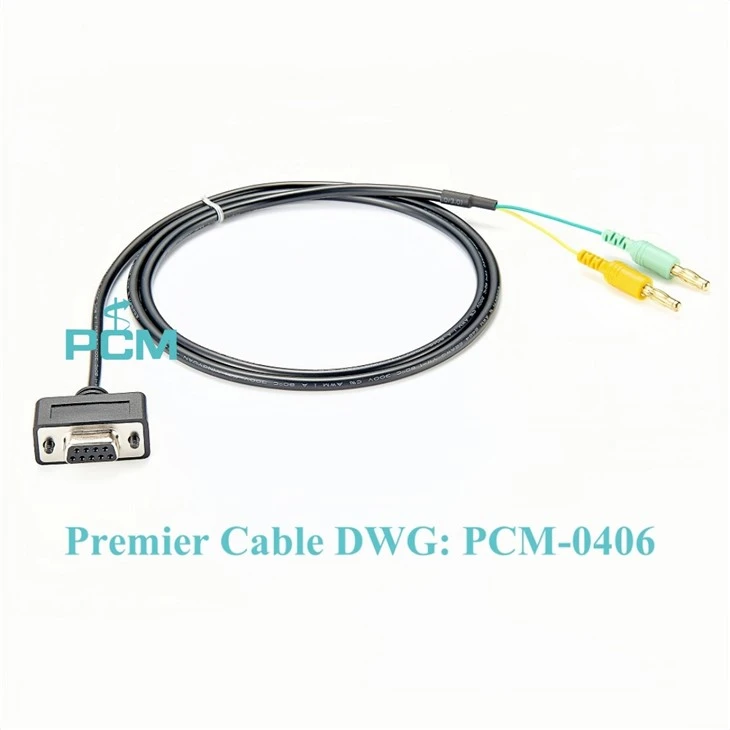

DB9 Perempuan hingga DB9 Laki -laki & 3 Konektor Pisang Lin Bus Data Logger Cable
DB9 Perempuan hingga DB9 Konektor Pisang Lin Connector Lin Data Cabging Cable adalah kabel yang dirancang khusus untuk Lin (jaringan interkoneksi lokal) bus . digunakan untuk menghubungkan perangkat bus Lin untuk mencapai transmisi data dan logging .
Canbus Can-tinggi dan kabel uji Can-rendah
Dengan menggunakan Can Bus Can-High dan Can-Low Test Cable, teknisi dapat secara efektif menguji dan memverifikasi operasi normal sistem bus CAN, memastikan bahwa berbagai sistem kontrol dan sensor kendaraan dapat bertukar data dan berkomunikasi dengan benar .
DB9 Canbus Lapangan Pria & Wanita ke Lin Cable
Kabel adaptor generik berguna untuk kasus-kasus di mana adaptor J1939 atau OBD2 tidak dapat digunakan secara langsung atau konektor DB9 built-in CAN LOGGER . adaptor generik dapat digunakan sebagai titik awal . lebih lanjut, colokan pisang berguna untuk memberi daya pada perangkat dalam pengaturan uji .}} {6} berguna untuk memberi daya pada perangkat dalam pengaturan uji {{5} {6} {6
Db9 ke konektor kabel generik
DB9 ke konektor kabel generik mengacu pada kabel dengan konektor DB9 dan konektor generik (seperti ujung kawat telanjang, konektor BNC, konektor RJ45, dll .) di kedua ujungnya, yang digunakan untuk menghubungkan perangkat menggunakan antarmuka DB9 ke berbagai jenis perangkat atau antarmuka.} {5} {5} {5} {5} {5} {5} {5} {5} {5} {{5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {5} {
- Aplikasi utama
Serial Communications: Digunakan untuk RS -232 Komunikasi serial standar, umum di komputer yang lebih tua, modem, dan beberapa peralatan jaringan .
Otomasi Industri: Digunakan untuk Menghubungkan PLC (Pengontrol Logika yang Dapat Diprogram) dan Peralatan Industri lainnya .
Peralatan Tes dan Pengukuran: Digunakan untuk menghubungkan osiloskop, multimeter, dan instrumen pengukuran lainnya .
Canbus DB9 Kabel betina ke USB betina
Can Bus Lin Bus USB Hotspot Power Cable
CanEdge menyediakan output daya 5V yang dapat dikonfigurasi melalui port ke -2 . adaptor ini memungkinkan Anda menggunakan ini untuk dengan mudah memberi daya pada router wifi USB 3G/4G melalui output 5V ini - Menyederhanakan kasus penggunaan seluler .
Koneksi ke adaptor USB murni menyediakan daya dan tanah untuk hotspot usb .
BIS BUS Lin Bus Data Logger Cable dengan catu daya untuk router wifi usb
With this cable you can log CAN bus or LIN bus data while also powering a 3G 4G USB WiFi router. The DB9 female connector allows easy connection of CAN sensor modules or CAN GPS. In addition, the adapter provides an open DB9 female connector to easily connect CANmod sensors to CAN modules. The cable provides 5V power to the CANmod - Saat mengaktifkan CanEdge2 to Log dapat berkomunikasi dari CanMod melalui port kedua .
Logger Data Kapal CanEdge2
Premier Cable's CAN Bus Lin Bus WiFi router power cable is compatible with the Boat Data Logger CANedge2 sold by CSS. As an advanced data logger, this adapter can accurately capture and analyze real-time data from vehicles or vessels, making it ideal for telematics, R&D field testing, diagnostics and predictive maintenance.
DB9 ke DB9 DC Power Splitter Cable Untuk Bus Can
Distributor DB9 ke DC DC adalah alat yang berguna yang dapat memberi daya pada can cogger dari outlet listrik, baterai, atau rokok yang lebih ringan . sangat cocok untuk pengaturan tes, pencatatan mesin, atau situasi yang didasarkan pada DB9 pada banyak hal yang dapat memberikan daya pada industri yang dapat diinginkan {{{{{{{{{{{{{{{{3 port, tetapi kadang -kadang hanya can l dan dapat h pin terhubung, yang tidak dapat memberi daya pada can logger . dalam hal ini, distributor db9 ke dc dapat memberikan daya eksternal ke perangkat dari paket baterai kecil untuk memastikan operasi normal logger .
DB9 Can Bus Data Kabel dengan catu daya eksternal
Bus Can Kecepatan Tinggi, Can FD, SAE J1939, NMEA2000, Kabel Catu Daya Canopen, Can Bus Canedge Data Logger DC Power Input Cable
CanEdge1: 2x Can Bus Data Logger (SD + RTC)
Kabel Data Bus DB9 Kabel Premier dengan Catu Daya Eksternal Cocok untuk Perangkat CSS
D-Sub 9 Pin ke M12 Circular Connector Can Bus Adapter Cable
Kabel logging data M12 hingga DB9 ini dapat dirancang untuk sistem NMEA 2000, Canopen dan DevicEnet . ini memungkinkan transmisi data yang stabil dan andal dan cocok untuk berbagai aplikasi yang koneksi dan tidak ada yang berkaitan dengan kabel yang dikenakan oleh kabel adalah konektor M12 dan ujung lainnya adalah A DB lainnya. Gunakan . Bahan berkualitas tinggi memastikan kinerja anti-interferensi yang baik dan daya tahan, memungkinkannya untuk mempertahankan kinerja kerja yang sangat baik bahkan di lingkungan yang keras . Kabel ini cocok untuk penebangan data dan memantau tugas, memberikan pengguna dengan solusi manajemen data yang efisien.
RS232 DB9 Can Bus Network T-Adapter
T-adapter dengan 9- pin sub-d betina ke 9- pin konektor sub-d betina dan pria, tanpa mengakhiri resistor . Can bus T-adapter digunakan untuk menghubungkan aksesori CAN ke bus CAN dengan membagi koneksi bus yang ada .
- Aplikasi
1. Koneksi jaringan
Adaptor T dapat menghubungkan beberapa perangkat CAN ke jaringan yang sama . itu terhubung melalui antarmuka DB9, memungkinkan perangkat yang berbeda untuk berkomunikasi dengan bus umum .
2. pengujian dan debugging
Selama fase pengembangan dan debugging, adaptor T dapat digunakan untuk mengakses alat diagnostik dan peralatan uji . Ini memungkinkan para insinyur untuk memantau aliran data dalam jaringan dan memeriksa dan menganalisis masalah komunikasi .
3. percabangan perangkat
Adaptor T memungkinkan cabang perangkat baru ditambahkan ke jaringan bus CAN yang ada . Ini berguna ketika Anda perlu memperluas jaringan atau menghubungkan perangkat lain untuk pengujian . sementara
Kabel Ekstensi Canbus DB9
-
FoUnctions & Aplikasi
BISA Koneksi Bus: Digunakan untuk Menghubungkan Perangkat Bus Can, seperti ECU, Sensor, Aktuator, dll ., untuk komunikasi data dalam kendaraan dan sistem kontrol industri .
Transmisi dan stabilitas sinyal: Dengan memastikan koneksi yang benar dari Can _ l, can _ h dan can _ gnd, transmisi stabil dan integritas data sinyal bus CAN dipastikan .
Penerapan: Cocok untuk kesempatan di mana koneksi bus dapat diperpanjang antara berbagai lokasi atau perangkat, seperti dalam commissioning kendaraan, pemasangan peralatan dan pengujian .
D-SUB 9 PIN PIN KABEL BUTLE KABU
Spesifikasi dan Fitur Kabel: Jenis Kabel: Kabel Twisted Pair, semua dengan pelindung untuk mengurangi gangguan elektromagnetik dan meningkatkan integritas sinyal .
Panjang dan Daya Daya: Panjang tersedia agar sesuai dengan persyaratan instalasi yang berbeda, dan penutup luar terbuat dari bahan tahan lama dan tahan aus, cocok untuk digunakan di lingkungan industri dan otomotif .
Diagram titik kabel
Pin 2--- can-l --- pin 2
Pin 3--- can-g --- pin 3
Pin 7--- gnd --- pin 7
DB9 Can Bus Kabel dengan resistor terminasi 120 ohm
DB9 Kabel Can Pria ke Wanita, dilengkapi dengan 2 120 ohm resistor terminal, terhubung ke terminal Can _ l dan dapat _ H baris masing -masing {{4} {resistor terminal ini digunakan untuk menghilangkan refleksi sinyal dan mengurangi interferensi pada bus CAN, meresapkan stabilitas dan data.
Biasanya dirancang untuk menyederhanakan instalasi dan konfigurasi sistem bus CAN .
Diagram titik kabel
Pin 2--- can-l --- pin 2
Pin 3--- can-g --- pin 3
Pin 7--- gnd --- pin 7
OBD2 ke DB9 Can Bus Cable
OBD2 ke DB9 Can Bus Cable adalah kabel adaptor yang digunakan untuk menghubungkan logger CAN secara langsung ke bus CAN . Antarmuka OBD2 biasanya digunakan pada kendaraan penumpang, termasuk mobil, taksi, dan kendaraan ringan dan juga sesuai dengan kabel kawan -kober seperti truk dan bus dengan kabel yang mudah, tetapi juga ada yang sesuai dengan kabel truk dan bus {{4 {4 {4} {4} {4} {4} dengan kabel ini, tetapi juga sesuai dengan kabel. Analisis .
DB9 Canbus Cable ke J1939 Deutsch Connector
Kompatibilitas Protokol J1939: Mendukung protokol J1939, protokol komunikasi kontrol dan data yang digunakan dalam kendaraan berat dan peralatan mekanik .
J1939 Deutsch Connector End: Digunakan untuk terhubung ke perangkat atau node dalam sistem J1939 .
Diagnostik dan Pemeliharaan Kendaraan: Konektor ini sering digunakan dalam sistem diagnostik untuk kendaraan berat dan truk . dengan menghubungkan ke jaringan bus CAN kendaraan, teknisi dapat membaca kode kesalahan, memantau data waktu-nyata, dan melakukan tes sistem untuk membantu mempertahankan dan memperbaiki kendaraan .
Data Logging and Analysis: Dalam mesin pertanian, peralatan konstruksi, dan aplikasi industri lainnya, konektor DB9 Can Bus ke J1939 Deutsch Connector digunakan untuk menghubungkan penebang data dan sensor . ini memungkinkan data operasi peralatan untuk dikumpulkan untuk analisis kinerja, prediksi kesalahan, dan operasi yang dioptimalkan {{3 {3} {{3} {{3 {3 {3 {{{3 {{3 {{3 {{{3 {{{3 {{3 {{3 {{3 {{3 {{{3 {{3 {
Integrasi Sistem Kontrol: Konektor ini juga umum dalam sistem otomatisasi dan kontrol, terutama ketika perangkat dan modul yang berbeda perlu dihubungkan ke pengontrol terpusat . ini memastikan keandalan dan stabilitas komunikasi data dan transmisi perintah antara perangkat yang berbeda .
Kabel Canbus Wanita DB9 Ganda ke J1939 Deutsch Connector
Dilengkapi dengan dua antarmuka wanita DB9, lebih mudah untuk menghubungkan beberapa perangkat CAN dan memberikan opsi koneksi yang lebih fleksibel .
Can Cable J1939 Tipe 1 ke Konektor D-Sub 9 Ganda
J1939 Deutsch 9pin ke Dual DB9 Wanita Can Bus Split Cable Tipe 2
Konektor Kabel Canopen
Devicenet Canopen Cable M12 Connector
Devicenet CANopen Cable M12 connector is a dedicated connection product used in industrial automation and control systems. It combines two industrial communication protocols, Devicenet and CANopen, with the design of M12 industrial connector to provide reliable and efficient connection solutions for equipment in industrial environments.
- Skenario Aplikasi
Otomasi Pabrik: Sensor Hubungkan, Aktuator, PLC (Pengontrol Logika yang Dapat Diprogram) dan perangkat lain untuk mencapai pengumpulan data dan kontrol peralatan .
Sistem tertanam: digunakan untuk menghubungkan berbagai perangkat kontrol tertanam untuk mendukung komunikasi dan koordinasi antara sistem .
Transportasi dan Logistik: Dalam sistem pergudangan dan logistik otomatis, menghubungkan berbagai peralatan dan sistem otomatis untuk memastikan operasi yang efisien .
Kontrol Proses: Dalam industri seperti bahan kimia, farmasi, dan pemrosesan makanan, menghubungkan dan mengontrol berbagai peralatan proses untuk mencapai kontrol dan pemantauan yang tepat .
Terminal Resistor: Resistor dipasang di kedua ujung canbus untuk menghilangkan refleksi sinyal dan meningkatkan kualitas sinyal . Canbus adalah sistem transmisi sinyal diferensial, dan resistor membantu memastikan bahwa sinyal ditransmisikan dengan benar pada bus tanpa memantulkan balik untuk menyebabkan gangguan atau hilang
Penyesuaian Karakteristik Listrik: Posisi pemasangan dan nilai resistor dapat menyesuaikan karakteristik listrik canbus, seperti waktu naik dan turunnya waktu sinyal, untuk memastikan kepatuhan dengan persyaratan protokol kaleng, sambil beradaptasi dengan perubahan panjang bus dan beban .
Konektor canopen

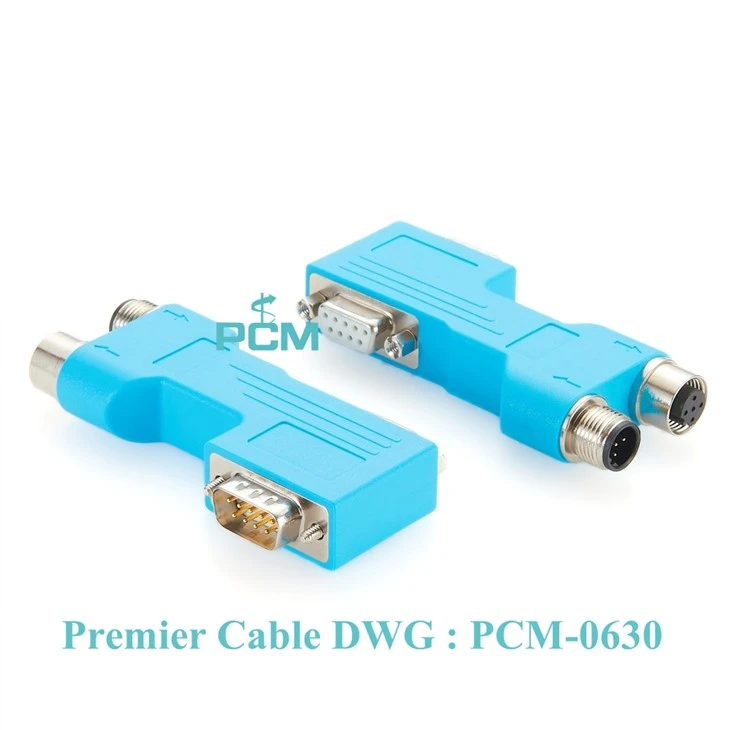

Fungsi canbus canopen db9 ke m12 adaptor kabel kode adalah untuk menghubungkan perangkat canopen (seperti sensor atau aktuator) ke jaringan bus can . adaptor ini biasanya digunakan untuk menghubungkan perangkat dengan antarmuka koneksi yang berbeda .
Menghubungkan perangkat dengan antarmuka db9 (seperti komputer, pengontrol, dll .) ke perangkat canopen menggunakan m12 antarmuka kode . adaptor ini memungkinkan berbagai jenis perangkat berkomunikasi pada bus yang sama dan mencapai interoperabilitas antara perangkat.
Dalam sistem otomatisasi industri, SE yang berbedaNSORS, aktuator, dan pengontrol biasanya menggunakan standar antarmuka yang berbeda . Adaptor Canbus Canopen membantu mencapai integrasi dan koneksi yang cepat dari perangkat ini, menyederhanakan desain sistem dan proses instalasi .
Di FieldBus Networks, menggunakan adaptor ini dapat secara efektif mengelola dan memantau beberapa perangkat dan mencapai transmisi dan pemrosesan data yang cepat .
Berikut ini adalah konektor canopen dengan sudut instalasi yang berbeda . Harap pilih sudut instalasi yang paling cocok untuk menggunakan .

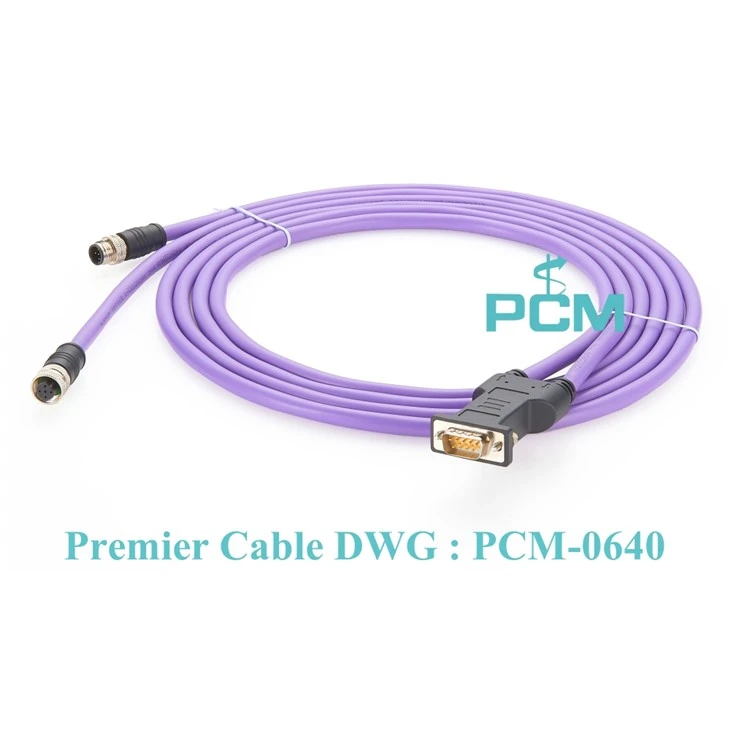

Canbus DB9 ke Kabel M12 Ganda
Fungsi Canbus DB9 ke kabel M12 ganda adalah untuk menghubungkan perangkat atau node dalam jaringan bus (controller Area Network) . Jenis kabel ini sering digunakan dalam sistem kontrol industri atau sistem elektronik otomotif, di mana can bus dari satu sistem yang dapat dilakukan dari satu sistem yang dapat dilakukan dari satu sistem yang dapat dilakukan dari satu sistem, di mana. perangkat .
Konektor ini memiliki sudut pemasangan yang berbeda, pilih gaya yang paling cocok untuk Anda .
Konektor Kabel Profibus
Kontrol S7 PLC dan Pemrograman Konektor Profibus M12 ke DB9
Protokol standar Profibus diterima secara luas dan umum digunakan untuk perakitan besar, penanganan material dan mesin kontrol proses . Jaringan kontrol ini hanya mendukung kabel multi-input dengan blok sensor kabel tunggal, sub-network yang lebih kecil (seperti AS-I), perangkat pintar yang kompleks, antarmuka operator dan valves pneumatic {{{{{{{{{5 {{{pneumatic yang kompleks {{{{{{{{{{{{5umatic kompleks {
Tujuan utama dari protokol bus Profibus adalah untuk memberikan interaksi antara pengontrol atau sistem kontrol dan sensor lapangan . jaringan menggunakan model OSI untuk memastikan bahwa perangkat dari vendor yang berbeda dapat berinteraksi secara efektif dan mudah.
Konverter ini bukan hanya konversi koneksi fisik, tetapi juga memastikan bahwa sinyal dan data dapat ditransmisikan dan ditafsirkan dengan benar . misalnya, antarmuka DB Profibus dapat menggunakan protokol dan standar sinyal spesifik, dan konverter perlu untuk memastikan bahwa sinyal ini dapat dikonversi dengan benar ke format sinyal yang didukung oleh antarmuka m12 {2 {2 {2 {{2.
Plc s 7-300 s 7-200 profibus 35 derajat db betina dan pria ke m 12 5 kabel koneksi komunikasi pin
Profibus 90 derajat db9 betina dan pria ke dual m 12 5 pin kabel koneksi betina dan pria
Profibus 180 derajat DB9 Konektor pria dengan outlet kabel aksial M12
Profibus m 12 5 kabel kode pin b
Profibus m 12 5 Pin B Kabel Kode adalah jenis kabel tertentu, yang biasa digunakan untuk komunikasi jaringan di bidang otomatisasi industri . Fungsi utamanya adalah untuk menghubungkan perangkat Profibus, perangkat tersebut termasuk tetapi tidak terbatas pada sensor, aktuator, PLC (pengontrol logika yang dapat diprogram), dll.
Profibus m 12 5 kabel kode pin B dapat mengirimkan sinyal data, memungkinkan komunikasi data antara perangkat yang berbeda . data ini biasanya mencakup perintah kontrol, data sensor, status perangkat, dll .
Profibus db9 ke m 12 5 pin b kode konektor pria dan wanita
Profibus db9 ke m 12 5- pin B-kode konektor pria dan wanita bertindak sebagai adaptor antarmuka untuk memastikan koneksi yang tepat dan andal antara berbagai jenis perangkat profibus . mereka mendukung integritas dan stabilitas dari pijakan yang memanfaatkan devies. (Pengontrol logika yang dapat diprogram), HMI (antarmuka mesin manusia), sensor dan aktuator . konektor ini memastikan stabilitas dan keandalan transmisi sinyal, sehingga meningkatkan efisiensi produksi dan stabilitas sistem .
Konektor Bus Profibus DB 35 derajat dengan port pemrograman
Profibus 90 derajat db ke konektor M12 dengan port pemrograman
DB9 ke M12 B-Kode B untuk Sistem Bus DP Profibus
Resistor terminal profibus
Untuk transmisi sinyal yang baik perlu untuk mengakhiri segmen profibus dengan terminasi bus . untuk profibus rs485 penghentian bus terdiri dari kombinasi tiga resistor . untuk profibus mbp (pa) terminasi bus terdiri dari resistor dan capacitor {{{3 {{3

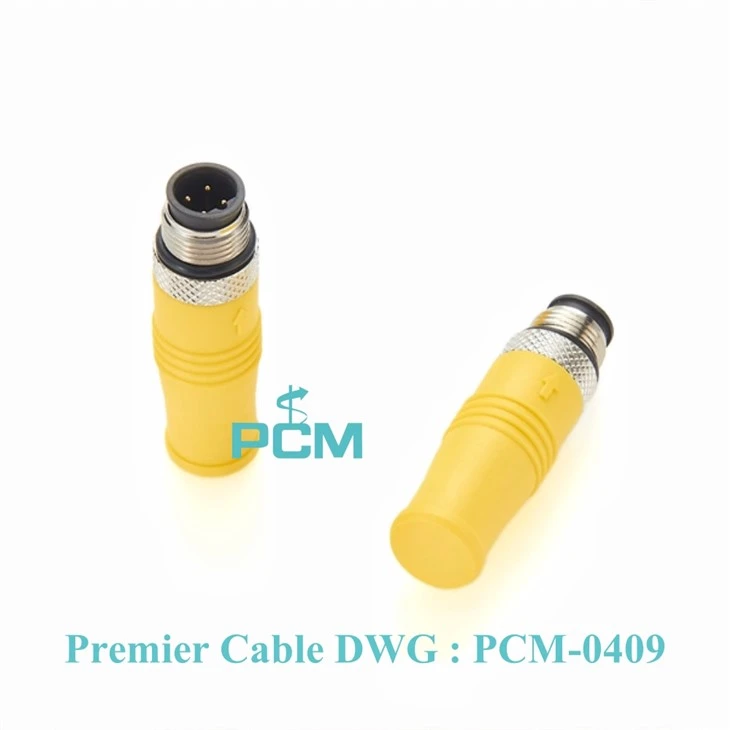

Profibus yang mengakhiri resistor jantan m 12 4- tiang b-coded
PROFIBUS M12 BUS PEMBUAT BUS BUKS B-CODED IP67 CONNEKTER
Spesifikasi
Semua produk di halaman ini diproduksi dengan kabel utama . Kami menyediakan layanan khusus dan OEM . untuk informasi lebih lanjut atau untuk membeli produk, jangan ragu untuk menghubungi layanan pelanggan .
